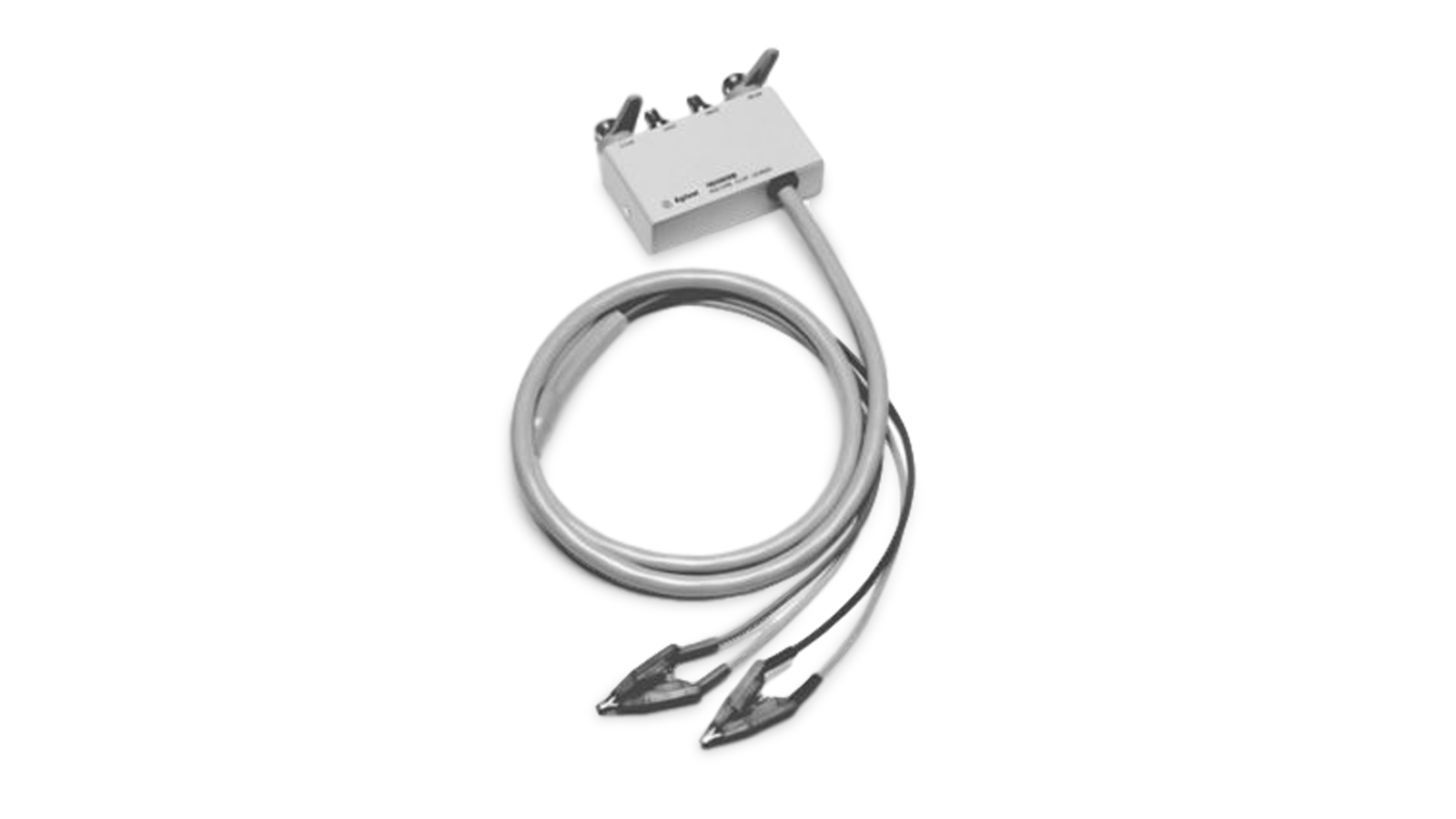

El cable con clip Kelvin medio 16089B es un accesorio diseñado para realizar mediciones de impedancia con mayor precisión en componentes discretos o dispositivos con geometrías difíciles. Su configuración Kelvin de cuatro terminales separa las rutas de corriente y voltaje, reduciendo la influencia de la resistencia de los cables y los contactos. Gracias a sus clips aislados, permite conectar directamente el dispositivo bajo prueba, simplificando la configuración y mejorando la repetibilidad en mediciones de resistencias, capacitores, inductores y otros componentes pasivos.
Este cable es compatible con medidores LCR y analizadores de impedancia, ofreciendo un rango de operación adecuado para pruebas típicas de laboratorio. Su diseño flexible facilita la caracterización rápida de prototipos, pruebas de control de calidad y mediciones en componentes sueltos sin necesidad de fixtures rígidos. En conjunto, el 16089B proporciona una solución práctica y confiable para obtener resultados estables, reduciendo errores parásitos y optimizando el proceso de medición.
¿Necesitas ayuda para elegir?
Habla con un especialista en instrumentación.
El cable con clip Kelvin medio 16089B es un accesorio diseñado para facilitar mediciones de impedancia con mayor precisión cuando se trabaja con componentes discretos o dispositivos que no se adaptan fácilmente a fixtures rígidos. Gracias a su configuración Kelvin de cuatro terminales, este cable permite separar las rutas de corriente y medición, reduciendo significativamente los errores asociados a la resistencia de los cables y a los puntos de contacto. Esto se traduce en resultados más confiables y repetibles, especialmente en pruebas de baja impedancia donde estos efectos pueden influir considerablemente en la exactitud.
Este 16089B resulta especialmente útil en entornos de laboratorio donde se requiere medir componentes como resistencias, capacitores, inductores u otros dispositivos pasivos de distintas formas y tamaños. Su diseño con clips Kelvin aislados permite conectarse directamente al dispositivo bajo prueba sin necesidad de adaptadores adicionales. Esta característica no solo simplifica el proceso de medición, sino que también reduce el tiempo de preparación y mejora la eficiencia durante pruebas de caracterización, validación o control de calidad.
El cable 16089B está pensado para operar con medidores LCR y analizadores de impedancia compatibles con configuraciones de cuatro terminales. Su interfaz permite una conexión rápida con instrumentos de medición, manteniendo una arquitectura que ayuda a minimizar efectos parásitos. Al separar la medición de voltaje del flujo de corriente, el método Kelvin reduce el impacto de la resistencia de los conductores, mejorando la exactitud en mediciones críticas. Esto lo convierte en una herramienta particularmente útil para aplicaciones que requieren alta repetibilidad.
En cuanto a su desempeño, el cable 16089B cubre un rango de frecuencia adecuado para pruebas típicas de laboratorio, desde bajas frecuencias hasta aproximadamente 100 kHz. Esta capacidad lo hace apropiado para la caracterización general de componentes pasivos y para pruebas eléctricas donde se necesita evaluar el comportamiento de impedancia en diferentes condiciones. Además, permite aplicar polarización DC, lo cual resulta útil para analizar el comportamiento de dispositivos bajo sesgo eléctrico, una función común en pruebas avanzadas de componentes.
El diseño mecánico del 16089B incorpora clips Kelvin con aislamiento que ayudan a mantener contactos estables y seguros durante la medición. Esta construcción reduce errores causados por resistencias parásitas, variaciones térmicas o contactos inestables. Asimismo, la apertura de los clips permite sujetar terminales de diferentes tamaños, ofreciendo flexibilidad para trabajar con una amplia variedad de dispositivos discretos, prototipos o muestras no estandarizadas.
Otro aspecto importante es la longitud del cable 16089B, que proporciona un equilibrio entre facilidad de uso y estabilidad eléctrica. Una longitud controlada ayuda a limitar efectos no deseados como inductancias o capacitancias parásitas, que pueden afectar las mediciones de impedancia. Además, el cable está diseñado para operar dentro de condiciones típicas de laboratorio, manteniendo un rendimiento consistente durante su uso en pruebas rutinarias o aplicaciones de desarrollo.
El 16089B es particularmente útil cuando se requiere medir componentes sueltos, realizar pruebas rápidas o trabajar con dispositivos de geometría irregular. En estas situaciones, los fixtures tradicionales pueden resultar poco prácticos, mientras que el uso de clips Kelvin permite conexiones directas y rápidas. Esto facilita la evaluación de prototipos, pruebas de producción o caracterización inicial de componentes antes de su integración en un sistema más complejo.
El cable con clip Kelvin medio 16089B ofrece una solución práctica y precisa para mediciones de impedancia. Su diseño de cuatro terminales, la facilidad de conexión mediante clips aislados y su compatibilidad con instrumentos de laboratorio lo convierten en un accesorio versátil para ingenieros, técnicos y laboratorios de calibración. Gracias a su enfoque en la reducción de errores y su facilidad de uso, permite obtener mediciones confiables incluso en aplicaciones donde los dispositivos bajo prueba presentan formas o tamaños difíciles de manejar.
