DAQM903A Módulo de actuador/conmutador GP

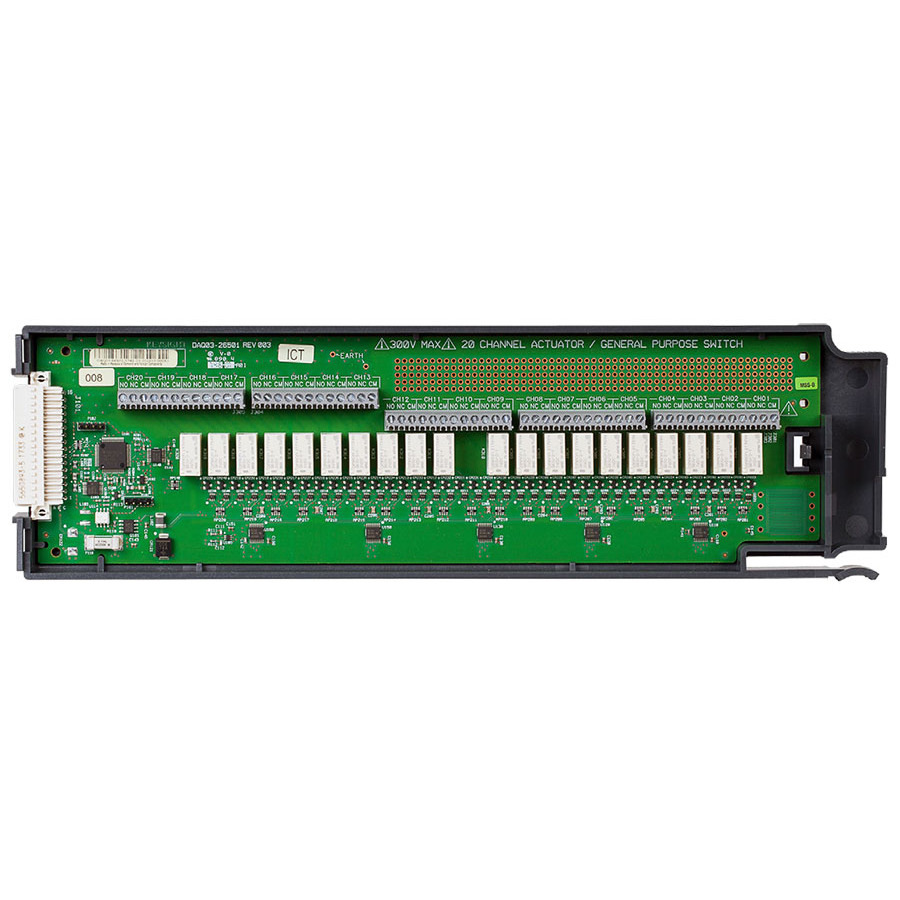

El DAQM903A Módulo de actuador/conmutador GP Keysight es un módulo de conmutación y actuación de propósito general diseñado específicamente para integrarse con los sistemas de adquisición de datos DAQ970A y DAQ973A de Keysight Technologies. Este módulo ofrece 20 canales independientes, cada uno equipado con relés unipolares de doble tiro (SPDT, Single-Pole Double-Throw), que permiten realizar funciones de conmutación versátiles y confiables en una amplia gama de aplicaciones industriales, de laboratorio y de automatización de pruebas.

Cada relé puede operar con una tensión de conmutación de hasta 300 V y una corriente máxima de 1 A, lo que se traduce en una capacidad de manejo de potencia de hasta 50 W. Estas especificaciones lo hacen ideal para la conmutación de señales de control, alimentación de dispositivos bajo prueba (DUT), y la activación de elementos externos como solenoides, indicadores luminosos o relés de mayor potencia. Su arquitectura de 20 canales SPDT enclavables proporciona flexibilidad en el diseño de sistemas de control y pruebas automatizadas, donde se requiere cambiar rutas de señal o activar múltiples elementos de manera independiente.

Diseño y funcionalidad

El DAQM903A Módulo de actuador/conmutador GP Keysight utiliza relés de enclavamiento tipo Forma C, lo que significa que conservan su posición incluso después de una pérdida de alimentación. Esta característica resulta especialmente útil en entornos donde se busca mantener un estado definido sin depender continuamente de energía eléctrica, reduciendo el consumo total del sistema y mejorando su confiabilidad. La acción de conmutación puede ser programada o controlada mediante el sistema principal DAQ970A/973A, ofreciendo una operación totalmente automatizada y repetible.

Además, el módulo permite configurar combinaciones personalizadas junto con otros módulos del mismo sistema, como los multiplexores y matrices de conmutación, para crear soluciones de prueba a medida. Esto posibilita la integración del DAQM903A Módulo de actuador/conmutador GP Keysight en entornos donde se requiere combinar la adquisición de señales analógicas con la conmutación de potencia o control digital, ampliando significativamente la capacidad del sistema DAQ.

Aplicaciones típicas

El DAQM903A Módulo de actuador/conmutador GP Keysight es ampliamente utilizado en laboratorios de desarrollo electrónico, sistemas de pruebas de producción, mantenimiento industrial y aplicaciones de control automatizado. Entre sus usos más comunes se incluyen:

• Alimentación y control de dispositivos bajo prueba (DUT) durante la ejecución de secuencias de test automatizadas.

• Activación de relés o solenoides externos, permitiendo controlar cargas eléctricas de forma remota y precisa.

• Conmutación de indicadores visuales o de estado, para mostrar condiciones de funcionamiento o resultados de pruebas.

• Simulación de señales de control en sistemas embebidos o de instrumentación.

• Combinación con módulos de multiplexado o matriz para la creación de bancos de prueba con capacidades avanzadas de enrutamiento de señales.

Gracias a su estructura modular, el DAQM903A Módulo de actuador/conmutador GP Keysight se puede integrar fácilmente en sistemas más complejos, garantizando una escalabilidad progresiva y una configuración flexible según las necesidades del usuario.

Ventajas principales

Entre los beneficios más destacados del módulo DAQM903A Módulo de actuador/conmutador GP Keysight se encuentran su durabilidad, alta capacidad de aislamiento y precisión en la conmutación. Los relés de enclavamiento proporcionan una larga vida útil mecánica y eléctrica, reduciendo los costos de mantenimiento y sustitución. Además, su diseño compacto y su compatibilidad directa con los chasis DAQ970A y DAQ973A facilitan la instalación y el intercambio de módulos sin necesidad de herramientas adicionales.

Su capacidad de conmutar tensiones y corrientes relativamente altas dentro del rango de 300 V y 1 A lo hace apropiado tanto para señales de control como para tareas de potencia ligera, ofreciendo así un equilibrio entre robustez y versatilidad. El control mediante software del sistema DAQ posibilita la automatización completa de las tareas de prueba, con funciones de registro, programación de secuencias y monitoreo en tiempo real.

Contenido estándar del paquete

El módulo DAQM903A se entrega con todo lo necesario para su puesta en marcha inmediata, incluyendo:

• 1 módulo de actuador DAQM903A de 20 canales

• 1 certificado de prueba funcional, que garantiza el cumplimiento de las especificaciones eléctricas y operativas de fábrica.

El DAQM903A Módulo de actuador/conmutador GP Keysight es una solución robusta, versátil y eficiente para aplicaciones de conmutación general dentro de sistemas de adquisición de datos avanzados. Su combinación de 20 relés SPDT independientes, alta capacidad de tensión y corriente, y compatibilidad total con los sistemas DAQ970A y DAQ973A, lo convierten en una herramienta esencial para ingenieros y técnicos que buscan precisión, fiabilidad y flexibilidad en sus entornos de prueba y automatización.
