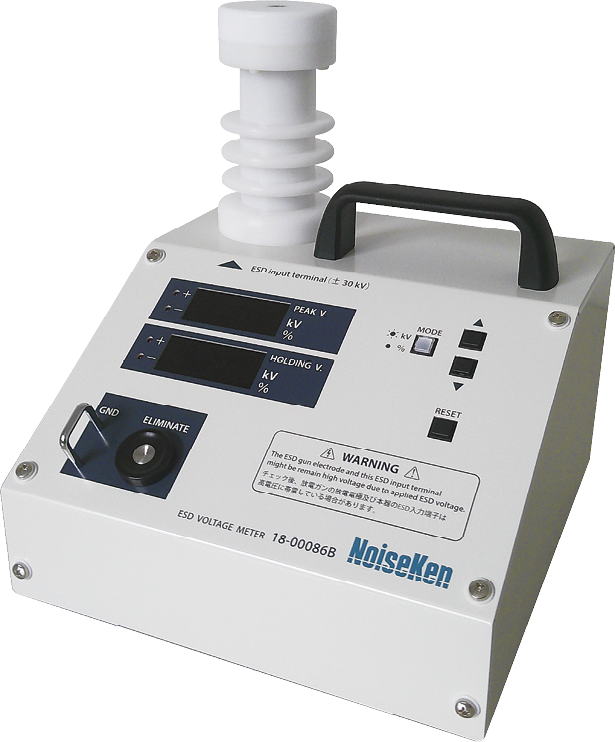

Model 18-00086B: ESD Voltage Meter
El ESD Voltage Meter 18-00086B de Noiseken es un instrumento diseñado para verificar de manera rápida y precisa el desempeño de los simuladores de descarga electrostática (ESD) utilizados en pruebas de compatibilidad electromagnética. Permite medir el voltaje de salida en un rango de ±2 kV a ±30 kV y comprobar el Hold Time (tiempo de retención), un parámetro requerido por la norma IEC 61000-4-2 para las pruebas de descarga por aire. Además, muestra los valores de voltaje pico y voltaje de retención en una pantalla LED e incorpora una salida BNC que permite visualizar la forma de onda en un osciloscopio para un análisis más detallado.
Gracias a su diseño compacto, funcionamiento intuitivo y alimentación universal, este medidor es una solución práctica para fabricantes de equipos electrónicos, laboratorios EMC y centros de calibración que necesitan comprobar periódicamente el correcto funcionamiento de sus simuladores ESD. Su capacidad para realizar mediciones confiables sin recurrir a sondas de alto voltaje o instrumentación adicional ayuda a optimizar los procesos de validación, mejorar la repetibilidad de las pruebas y garantizar el cumplimiento de los requisitos establecidos por la norma IEC 61000-4-2.
Compartir:
Maximice la precisión de sus pruebas ESD con el ESD Voltage Meter 18-00086B de Noiseken
Verifique de forma rápida y confiable el voltaje de salida y el tiempo de retención de sus simuladores ESD conforme a IEC 61000-4-2.
La confiabilidad de un simulador de descarga electrostática (ESD) es un factor determinante para garantizar resultados consistentes durante las pruebas de compatibilidad electromagnética (EMC). Antes de evaluar la inmunidad de un dispositivo electrónico, es fundamental comprobar que el generador ESD entregue el voltaje correcto y cumpla con los parámetros establecidos por la norma IEC 61000-4-2. Para facilitar este proceso, Noiseken desarrolló el ESD Voltage Meter 18-00086B, un instrumento compacto diseñado para medir de manera sencilla tanto el voltaje de salida como el tiempo de retención (Hold Time) de los simuladores ESD.
Uno de los principales diferenciadores de este equipo es su capacidad para verificar el Hold Time, un parámetro exigido por la norma IEC 61000-4-2 para las pruebas de descarga por aire. Este valor representa el intervalo durante el cual el voltaje disminuye menos del 10 % antes de producirse la descarga y debe mantenerse durante al menos cinco segundos para cumplir con la especificación. El ESD Voltage Meter automatiza esta verificación, eliminando la necesidad de realizar procedimientos complejos o utilizar instrumentación adicional especializada.
Además del tiempo de retención, el instrumento permite medir el voltaje de salida del simulador en un rango de ±2 kV hasta ±30 kV, cubriendo los niveles utilizados en la mayoría de las pruebas de inmunidad electrostática. Los valores medidos se muestran mediante una pantalla LED de cuatro dígitos, donde el usuario puede visualizar tanto el voltaje pico como el voltaje de retención. Incluso es posible visualizar el porcentaje de reducción del voltaje durante la medición, facilitando el análisis del desempeño del simulador.
Otra ventaja importante es que el equipo incorpora una salida de monitoreo mediante conector BNC, permitiendo conectar un osciloscopio para observar la forma de onda del voltaje medido. Esta característica resulta especialmente útil para laboratorios de ensayo y departamentos de calibración que requieren un análisis más detallado del comportamiento del simulador durante las pruebas ESD. Gracias a esta funcionalidad, los ingenieros pueden complementar la información numérica con una representación gráfica de la señal, mejorando la capacidad de diagnóstico y validación.
El procedimiento de medición ha sido diseñado para ser rápido e intuitivo. Basta con conectar el cable de tierra de la pistola ESD al medidor, configurar el simulador en el modo de prueba correspondiente (Air Discharge o Contact Discharge), cargar el generador y realizar la medición siguiendo unos pocos pasos. Esta simplicidad reduce significativamente el tiempo necesario para verificar el funcionamiento del equipo antes de comenzar una campaña de pruebas EMC, incrementando la productividad del laboratorio.
El diseño del 18-00086B también está orientado a la practicidad. Su tamaño compacto y peso aproximado de 2 kg permiten transportarlo fácilmente entre diferentes estaciones de trabajo o laboratorios. Además, funciona con alimentación universal de 100 a 240 V CA, por lo que puede utilizarse en instalaciones de distintos países sin necesidad de equipos adicionales.
En cuanto a su desempeño técnico, el medidor ofrece una precisión de visualización de voltaje de ±5 % para entradas de corriente continua y cuenta con una resistencia de entrada de 1 TΩ, características que contribuyen a realizar mediciones estables y confiables. También permite configurar distintos niveles de verificación de voltaje y tiempos de retención de entre 5 y 30 segundos, adaptándose a diferentes procedimientos de validación y mantenimiento preventivo de simuladores ESD.
El ESD Voltage Meter 18-00086B representa una solución práctica para fabricantes de equipos electrónicos, laboratorios de pruebas EMC, centros de calibración y departamentos de aseguramiento de la calidad que necesitan verificar periódicamente el desempeño de sus simuladores ESD. Al simplificar la medición del voltaje de salida y del Hold Time conforme a IEC 61000-4-2, este instrumento ayuda a mantener la confiabilidad de los ensayos, mejorar la repetibilidad de las pruebas y asegurar que los equipos de prueba operen dentro de las especificaciones requeridas por los estándares internacionales.
