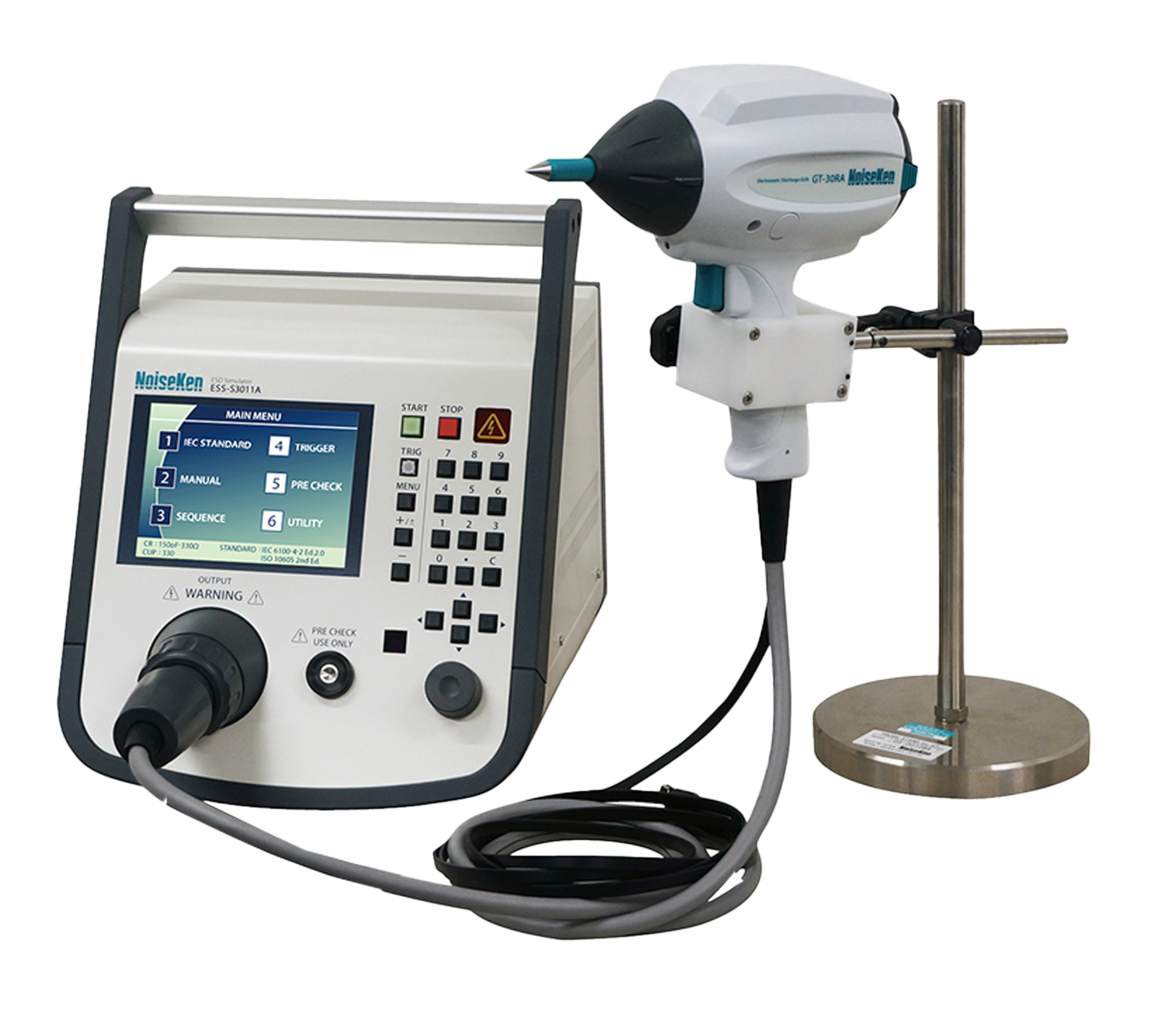

El NoiseKen ESS-S3011A & GT-30RA es un simulador ESD programable con salida de hasta 30 kV, diseñado para evaluar la inmunidad de equipos y componentes electrónicos frente a descargas electrostáticas.
Con modos de prueba IEC, manual y secuencial, descarga por contacto y aire, funciones de precomprobación y programación de hasta 60,000 descargas, ofrece una solución flexible para laboratorios de EMC y validación de productos.
¿Necesitas ayuda para elegir?
Habla con un especialista en instrumentación.
Las descargas electrostáticas (ESD) son uno de los fenómenos que pueden provocar fallas, interrupciones o alteraciones en el funcionamiento de los equipos electrónicos. Por ello, durante el diseño y validación de un producto es importante comprobar cómo responde ante eventos de descarga que pueden presentarse durante su uso cotidiano.
El NoiseKen ESS-S3011A & GT-30RA es un sistema de simulación de descarga electrostática diseñado para reproducir de manera controlada estos fenómenos y evaluar la resistencia de equipos y componentes electrónicos frente a ESD. Su salida de hasta 30 kV permite realizar pruebas de inmunidad de acuerdo con estándares como IEC 61000-4-2 e ISO 10605, convirtiéndolo en una herramienta para laboratorios de compatibilidad electromagnética, desarrollo y validación de productos.
Una de las principales características del ESS-S3011A es su capacidad de programación. El equipo permite establecer diferentes parámetros de prueba y guardar condiciones para facilitar la repetición de ensayos.
El sistema incorpora tres modos principales de operación:
Esta capacidad resulta especialmente útil cuando se necesitan realizar múltiples pruebas sobre un mismo dispositivo o repetir un procedimiento bajo condiciones controladas.
El ESS-S3011A cuenta con un rango de tensión de salida de aproximadamente 0.20 kV a 30.0 kV, con posibilidad de ajustar la tensión en pasos definidos de acuerdo con el rango seleccionado. El sistema permite trabajar tanto con polaridad positiva como negativa.
La posibilidad de controlar el nivel de tensión permite adaptar las pruebas a diferentes requerimientos de evaluación y realizar desde ensayos con niveles específicos hasta barridos de tensión.
El sistema también permite seleccionar entre descarga por contacto y descarga por aire, dos métodos utilizados en las pruebas de inmunidad frente a ESD. En el caso de la descarga por aire, el equipo incorpora una función de detección de descarga que ayuda a confirmar que el evento se ha producido correctamente.
Para reducir errores antes de comenzar una prueba, el ESS-S3011A incorpora funciones de pre-checking. El sistema permite realizar comprobaciones relacionadas con la salida de alta tensión, la capacidad de soportar tensión y el funcionamiento del relé de descarga. Estas verificaciones ayudan a confirmar el estado del sistema antes de iniciar el ensayo.
Otra función disponible es el indicador de CR constant, que permite reconocer la combinación correspondiente entre la unidad de descarga y el cabezal utilizado. Esto ayuda a evitar configuraciones incorrectas durante la preparación de las pruebas.
El panel de operación incorpora una pantalla LCD a color, teclado numérico y perilla de control, facilitando la configuración de los parámetros directamente desde el equipo.
El ESS-S3011A permite establecer desde una descarga individual hasta secuencias de miles de eventos. De acuerdo con las especificaciones disponibles, el número de descargas puede configurarse entre 1 y 60,000 veces, mientras que el intervalo de repetición puede programarse según las necesidades de la prueba.
Esta capacidad resulta particularmente útil para pruebas de resistencia y validación, donde un producto puede necesitar ser sometido repetidamente a eventos ESD para observar posibles cambios en su comportamiento.
Además, el modo SEQUENCE permite recuperar configuraciones previamente almacenadas en el modo manual y combinarlas para crear procedimientos de prueba consecutivos.
El sistema ESS-S3011A & GT-30RA incorpora la pistola de descarga GT-30RA, diseñada para realizar las descargas electrostáticas sobre el equipo bajo prueba.
Entre las características destacadas de esta pistola se encuentra su diseño ligero, pensado para facilitar la operación continua durante sesiones prolongadas de prueba. También incorpora un indicador luminoso para facilitar la identificación del punto de descarga y puede utilizarse con diferentes configuraciones de unidades CR de acuerdo con el estándar o aplicación requerida.
El sistema incluye además un soporte para colocar la pistola cuando no está en uso, ayudando a mantener organizado el espacio de trabajo.
El ESS-S3011A también incorpora funciones orientadas a facilitar la operación a distancia. Entre ellas se encuentra un control remoto infrarrojo, que permite realizar determinadas configuraciones sin necesidad de operar directamente desde el generador.
Asimismo, sus funciones de programación permiten integrar el instrumento en procedimientos de prueba más estructurados, reduciendo la necesidad de configurar manualmente cada descarga.
Esto puede resultar especialmente conveniente en laboratorios donde se realizan pruebas repetitivas o donde se busca establecer procedimientos de evaluación más consistentes.
La simulación de descargas electrostáticas puede utilizarse durante diferentes etapas del desarrollo y validación de productos electrónicos.
Entre las aplicaciones potenciales del ESS-S3011A & GT-30RA se encuentran:
Estas aplicaciones permiten utilizar el simulador en diferentes etapas, desde el desarrollo inicial de un producto hasta procesos de validación y cumplimiento de requisitos de EMC.
El NoiseKen ESS-S3011A & GT-30RA está diseñado para realizar pruebas relacionadas con IEC 61000-4-2 e ISO 10605. La documentación del fabricante identifica específicamente la conformidad con IEC 61000-4-2 Ed. 2 e ISO 10605 Ed. 2 para este sistema.
Estos estándares son utilizados como referencia para evaluar la inmunidad de equipos electrónicos frente a descargas electrostáticas, proporcionando procedimientos de prueba reproducibles para diferentes aplicaciones.
Es importante considerar que determinadas configuraciones de prueba pueden requerir cabezales o unidades CR específicas, por lo que la selección de accesorios debe realizarse de acuerdo con el estándar y procedimiento que se desea ejecutar.
La presencia de fenómenos ESD es una consideración importante durante el desarrollo de prácticamente cualquier producto electrónico. Una descarga electrostática puede producir desde una alteración temporal del funcionamiento hasta una falla que no sea evidente inmediatamente.
Por ello, contar con un simulador programable permite someter los productos a condiciones controladas y observar su comportamiento ante diferentes niveles y tipos de descarga.
El NoiseKen ESS-S3011A & GT-30RA combina una salida de hasta 30 kV, modos de descarga por contacto y aire, programación de secuencias, funciones de precomprobación y una pistola de descarga ligera. Estas características lo convierten en una solución orientada a laboratorios que requieren realizar pruebas ESD repetibles y configurables.
