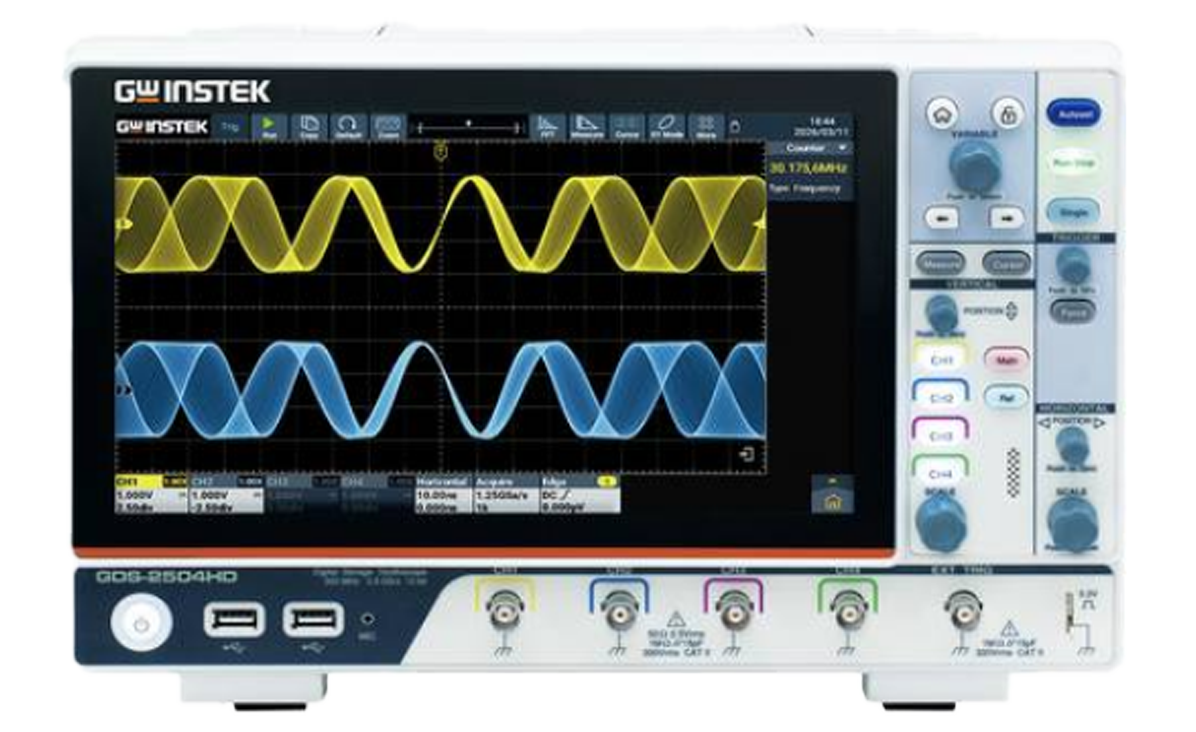

El GDS-2254HD es un osciloscopio digital de almacenamiento de 250 MHz y 4 canales, equipado con resolución de hardware de 12 bits, muestreo máximo de 2.5 GS/s y herramientas avanzadas de análisis.
Su combinación de precisión, profundidad de memoria, análisis FFT, mediciones automáticas, decodificación de buses y funciones de análisis de señales lo convierte en una herramienta versátil para aplicaciones de prueba, desarrollo y diagnóstico electrónico.
¿Necesitas ayuda para elegir?
Habla con un especialista en instrumentación.
El GDS-2254HD de GW Instek es un osciloscopio digital de almacenamiento diseñado para ofrecer una combinación de precisión, resolución y herramientas de análisis en un formato compacto. Como parte de la serie GDS-2000HD/HG, incorpora 250 MHz de ancho de banda, 4 canales y resolución de hardware de 12 bits, características que lo convierten en una herramienta versátil para aplicaciones de ingeniería, desarrollo, diagnóstico y prueba electrónica.
Uno de sus principales atributos es su conversión A/D de 12 bits, que proporciona 4096 niveles de cuantificación vertical. Esta resolución permite visualizar las formas de onda con mayor detalle y reducir el efecto de la cuantificación, algo especialmente útil cuando se necesita observar variaciones pequeñas en una señal. GW Instek también especifica una precisión vertical de ≥ 5 mV ± 1.5 % y una precisión horizontal de ± 1 ppm.
El GDS-2254HD cuenta con cuatro canales de entrada, lo que permite observar y comparar múltiples señales dentro de una misma prueba. Esta capacidad puede ser útil durante la depuración de circuitos, desarrollo de sistemas electrónicos y análisis de relaciones entre diferentes puntos de un diseño.
El instrumento alcanza una velocidad máxima de muestreo en tiempo real de 2.5 GS/s y dispone de una profundidad de memoria máxima de 100 Mpts para el modelo de 250 MHz. Además, incorpora análisis FFT de hasta 1 Mpt, ampliando sus posibilidades para el análisis tanto en el dominio del tiempo como en frecuencia.
Una de las ventajas del GDS-2254HD es que reúne diferentes funciones de análisis directamente en el instrumento. Entre ellas se encuentra un voltímetro digital (DVM), un contador de frecuencia de 6 dígitos y filtros digitales.
También incorpora 14 tipos de disparo y 43 parámetros de medición automática, incluyendo funciones estadísticas. Estas herramientas ayudan a agilizar tareas repetitivas de medición y permiten obtener información cuantitativa de las señales sin depender exclusivamente de una interpretación visual de la forma de onda.
Para aplicaciones relacionadas con sistemas digitales y comunicación, el equipo ofrece funciones estándar de disparo y decodificación de buses seriales para RS232/UART, I²C, SPI, CAN y LIN. Esto permite utilizar el osciloscopio en procesos de desarrollo y validación donde intervienen diferentes protocolos de comunicación.
El GDS-2254HD también integra herramientas orientadas a aplicaciones de electrónica de potencia. La serie GDS-2000HD/HG incorpora análisis de respuesta en frecuencia mediante Bode Plot, una función especialmente útil para analizar la estabilidad de sistemas y márgenes de fase en fuentes de alimentación conmutadas y circuitos de filtrado.
Además, la familia incorpora un generador de formas de onda arbitrarias de 50 MHz en los modelos HG, con 28 formas de onda integradas, así como la posibilidad de copiar una forma de onda capturada para reproducirla y utilizarla en pruebas de estrés. Es importante señalar que estas funciones de generación corresponden a los modelos HG, mientras que el GDS-2254HD pertenece a la versión HD de la familia.
Con su combinación de 250 MHz de ancho de banda, cuatro canales, resolución de 12 bits, muestreo de hasta 2.5 GS/s y múltiples funciones de análisis, el GDS-2254HD ofrece una plataforma completa para diferentes necesidades de prueba y medición.
Su diseño busca combinar precisión, facilidad de uso y herramientas de análisis en un solo instrumento, convirtiéndolo en una alternativa para laboratorios, áreas de ingeniería, desarrollo electrónico, mantenimiento y validación de sistemas.
Conoce el GDS-2254HD y descubre una solución de GW Instek diseñada para llevar mayor detalle y precisión a tus mediciones.
