El GDS-2504HD es un osciloscopio digital de almacenamiento de 500 MHz y 4 canales, con resolución de hardware de 12 bits, muestreo de hasta 2.5 GS/s y una profundidad máxima de memoria de 500 Mpts.
Gracias a sus funciones de medición automática, análisis FFT, decodificación de buses y análisis de respuesta en frecuencia, ofrece una solución versátil para aplicaciones de desarrollo, diagnóstico y validación de sistemas electrónicos.
¿Necesitas ayuda para elegir?
Habla con un especialista en instrumentación.

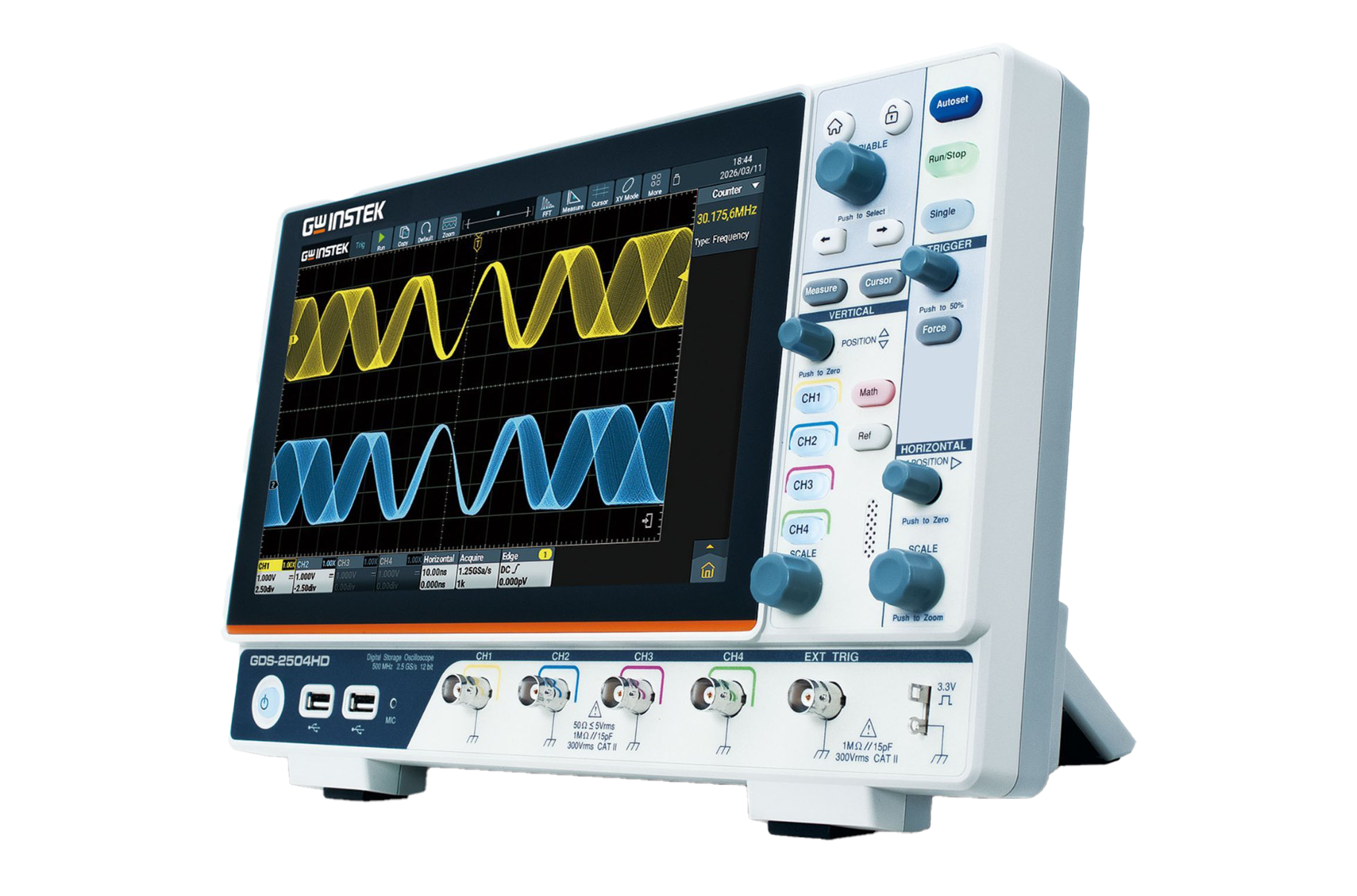

El GDS-2504HD de GW Instek es un osciloscopio digital de almacenamiento que combina un amplio ancho de banda con alta resolución y herramientas avanzadas de análisis. Con 500 MHz de ancho de banda, 4 canales y resolución de hardware de 12 bits, está diseñado para atender diferentes necesidades de prueba y medición en aplicaciones de electrónica, ingeniería, desarrollo y diagnóstico.
Como parte de la familia GDS-2000HD/HG, el GDS-2504HD utiliza un convertidor A/D de 12 bits, proporcionando 4096 niveles de cuantificación vertical. Esta arquitectura permite obtener una representación más detallada de las formas de onda y facilita la observación de pequeñas variaciones en las señales.
GW Instek especifica para esta familia una precisión vertical de ≥ 5 mV ± 1.5 % y una precisión horizontal de ± 1 ppm, características orientadas a proporcionar mediciones confiables tanto en amplitud como en tiempo.
Una de las principales características del GDS-2504HD es su ancho de banda de 500 MHz, que proporciona una mayor capacidad para analizar señales de mayor frecuencia.
El instrumento dispone de cuatro canales, permitiendo observar diferentes señales simultáneamente. Esta configuración puede ser especialmente útil en procesos de desarrollo y depuración, donde resulta necesario comparar señales o analizar el comportamiento de diferentes etapas de un circuito.
El GDS-2504HD alcanza una velocidad máxima de muestreo en tiempo real de 2.5 GS/s y cuenta con una profundidad máxima de memoria de 500 Mpts para los modelos de 350 y 500 MHz. También incorpora análisis FFT de hasta 1 Mpt, proporcionando herramientas para estudiar señales tanto en el dominio del tiempo como en frecuencia.
El GDS-2504HD integra funciones que ayudan a simplificar diferentes tareas de medición. Entre ellas se encuentran un voltímetro digital, contador de frecuencia de 6 dígitos y filtros digitales.
Para facilitar la caracterización de señales, la serie ofrece 14 tipos de disparo y 43 parámetros de medición automática, incluyendo estadísticas. Esto permite realizar mediciones de manera más rápida y sistemática durante las etapas de desarrollo, diagnóstico y validación.
También se incluyen funciones de disparo y decodificación de buses seriales para RS232/UART, I²C, SPI, CAN y LIN, características particularmente útiles para aplicaciones de electrónica digital y sistemas embebidos.
El GDS-2504HD forma parte de una plataforma que incorpora herramientas orientadas a aplicaciones de electrónica de potencia. Una de ellas es el análisis de respuesta en frecuencia mediante Bode Plot, que permite estudiar aspectos como la estabilidad del sistema y los márgenes de fase en fuentes de alimentación conmutadas y circuitos de filtrado.
Esta capacidad puede convertir al osciloscopio en una herramienta especialmente útil durante el diseño y validación de sistemas donde el comportamiento dinámico de la señal es un factor importante.
El GDS-2504HD combina 500 MHz de ancho de banda, cuatro canales, resolución de 12 bits, hasta 2.5 GS/s de muestreo y 500 Mpts de profundidad de memoria, ofreciendo una plataforma preparada para una amplia variedad de aplicaciones de prueba y medición.
Su conjunto de funciones permite utilizarlo en laboratorios, departamentos de ingeniería, desarrollo de productos electrónicos, diagnóstico de sistemas y procesos de validación. Además, su diseño compacto y su interfaz orientada a facilitar el aprendizaje y la operación forman parte del enfoque de la familia GDS-2000HD/HG.
Conoce el GDS-2504HD y lleva tus procesos de prueba y análisis de señales a un nuevo nivel con la tecnología de GW Instek.
