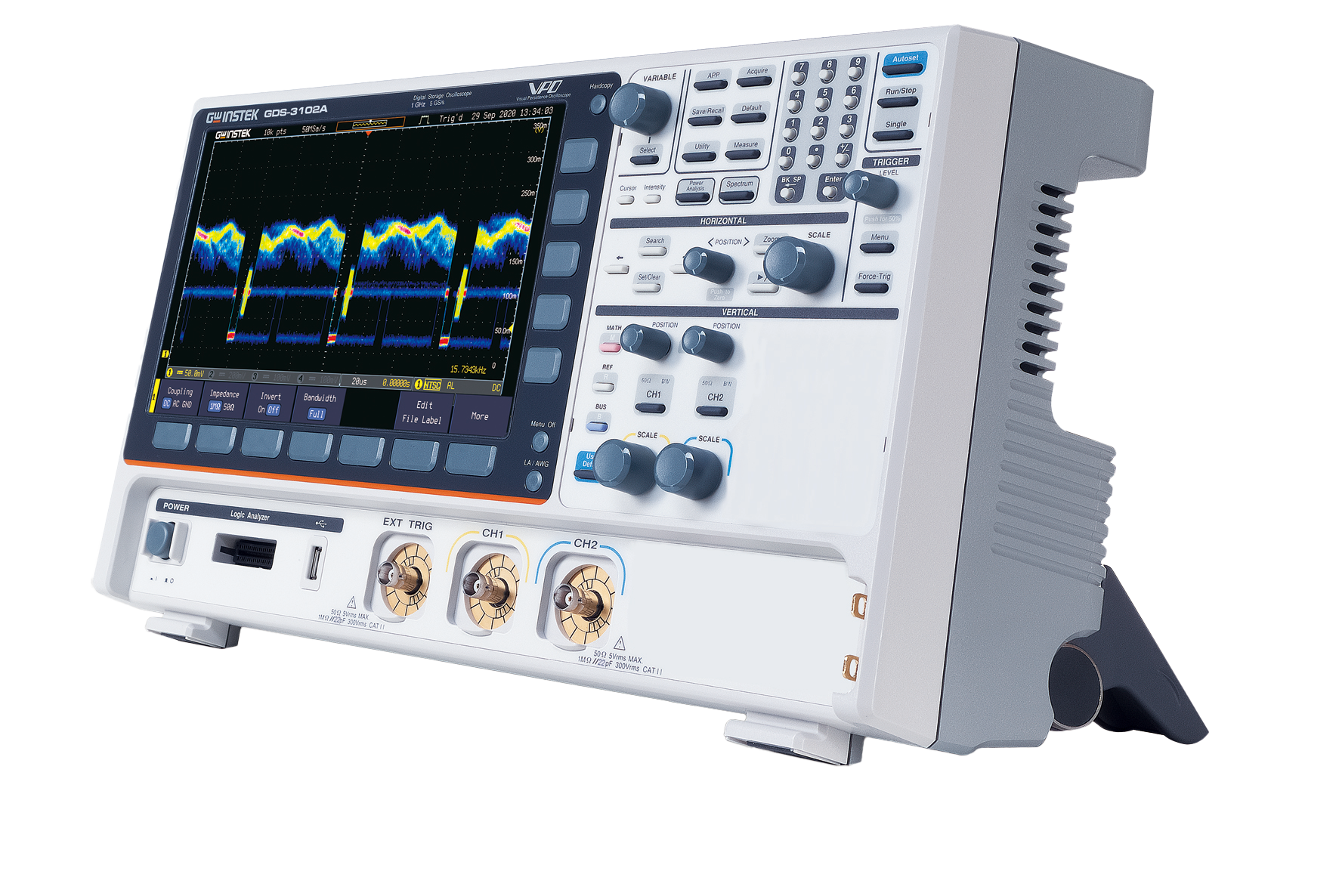

El GDS-3102A de GW Instek es un osciloscopio digital de almacenamiento de 1 GHz y 2 canales, con una velocidad de muestreo de hasta 5 GSa/s, memoria de hasta 200 Mpts por canal y una velocidad de actualización de 200,000 formas de onda por segundo. Su pantalla TFT LCD de 10.2 pulgadas y sus múltiples funciones de búsqueda, medición y análisis facilitan la interpretación de señales.
Además de sus capacidades como osciloscopio, integra análisis de espectro de dos canales, generador de formas de onda arbitrarias de 25 MHz y decodificación de protocolos I²C, SPI, UART, CAN y LIN. Con opciones para análisis de potencia y expansión mediante analizador lógico y diferentes sondas, el GDS-3102A ofrece una plataforma versátil para investigación, desarrollo, pruebas y diagnóstico electrónico.
¿Necesitas ayuda para elegir?
Habla con un especialista en instrumentación.
El GDS-3102A de GW Instek es un osciloscopio digital de almacenamiento de 1 GHz, diseñado para ofrecer una adquisición de señales rápida, amplia capacidad de memoria y múltiples herramientas de análisis para aplicaciones de investigación, desarrollo, mantenimiento y pruebas electrónicas. Con 2 canales de entrada más un canal externo, este instrumento combina un alto desempeño con una interfaz orientada a facilitar el análisis de señales complejas.
El equipo alcanza una velocidad de muestreo en tiempo real de hasta 5 GSa/s utilizando la mitad de los canales y 2.5 GSa/s con todos los canales, permitiendo capturar con detalle señales de alta frecuencia. Su profundidad de memoria alcanza 200 Mpts por canal, lo que permite mantener una elevada velocidad de muestreo incluso cuando se utilizan escalas de tiempo más lentas. Además, cuenta con una velocidad de actualización de hasta 200,000 formas de onda por segundo, proporcionando una visualización ágil de las señales.
El ancho de banda de 1 GHz del GDS-3102A permite trabajar con señales de alta frecuencia y observar con mayor detalle transiciones y eventos rápidos. El instrumento cuenta con un tiempo de subida calculado de 350 ps y una resolución vertical estándar de 8 bits, que puede alcanzar hasta 12 bits mediante el modo High Resolution. También permite seleccionar impedancias de entrada de 1 MΩ o 50 Ω, facilitando la adaptación a diferentes tipos de mediciones y dispositivos bajo prueba.
La función de memoria segmentada permite capturar y analizar hasta 490,000 segmentos, una característica especialmente útil cuando se necesitan localizar eventos específicos dentro de adquisiciones prolongadas. A esto se suman las funciones de búsqueda de formas de onda, zoom y reproducción rápida, que ayudan a encontrar eventos relevantes sin tener que revisar manualmente grandes cantidades de datos.
El GDS-3102A incorpora 38 conjuntos de mediciones automáticas, proporcionando diferentes opciones para caracterizar las señales adquiridas. También cuenta con funciones matemáticas como suma, resta, multiplicación, división y FFT, además de expresiones definidas por el usuario para adaptar el análisis a las necesidades específicas de cada aplicación.
Para complementar el análisis en el dominio del tiempo, el equipo integra un analizador de espectro de dos canales, con capacidad de análisis desde DC hasta 2.5 GHz, además de función de espectrograma. Esto permite estudiar simultáneamente el comportamiento de las señales en frecuencia y visualizar cómo cambia su contenido espectral a lo largo del tiempo.
Una de las ventajas del GDS-3102A es la incorporación de funciones de disparo y decodificación para protocolos de comunicación como I²C, SPI, UART, CAN y LIN, facilitando el diagnóstico de sistemas electrónicos digitales y aplicaciones embebidas.
También ofrece herramientas opcionales para análisis de fuentes de alimentación con hasta 13 conjuntos de mediciones, incluyendo calidad de energía, armónicos, corriente de irrupción, rizado y ruido, respuesta transitoria, eficiencia, análisis de lazo de control Bode, PSRR, pérdidas de conmutación, SOA y análisis magnético mediante curvas B-H. Estas funciones convierten al equipo en una solución versátil para el desarrollo y evaluación de sistemas de conversión de energía.
El GDS-3102A incorpora de forma estándar un generador de formas de onda arbitrarias de dos canales y 25 MHz, además de funciones de análisis de respuesta en frecuencia. Esto permite utilizar el mismo instrumento tanto para generar señales como para evaluar la respuesta de un circuito.
Su pantalla TFT LCD de 10.2 pulgadas, con resolución de 800 × 480 píxeles, proporciona un área amplia para visualizar las formas de onda y los resultados de las mediciones. Para integración en sistemas de prueba, ofrece conectividad mediante USB, LAN y RS-232, mientras que la interfaz GPIB está disponible como opción.
Además, el equipo puede ampliarse mediante opciones como un analizador lógico de 16 canales (MSO), sondas diferenciales de alto voltaje y diferentes sondas de corriente, permitiendo adaptar sus capacidades a aplicaciones específicas.
En conjunto, el GDS-3102A de GW Instek ofrece una combinación de ancho de banda, velocidad de adquisición, memoria y herramientas avanzadas de análisis que lo convierten en una solución completa para ingenieros, técnicos y laboratorios que requieren analizar desde señales convencionales hasta sistemas electrónicos de alta velocidad.
