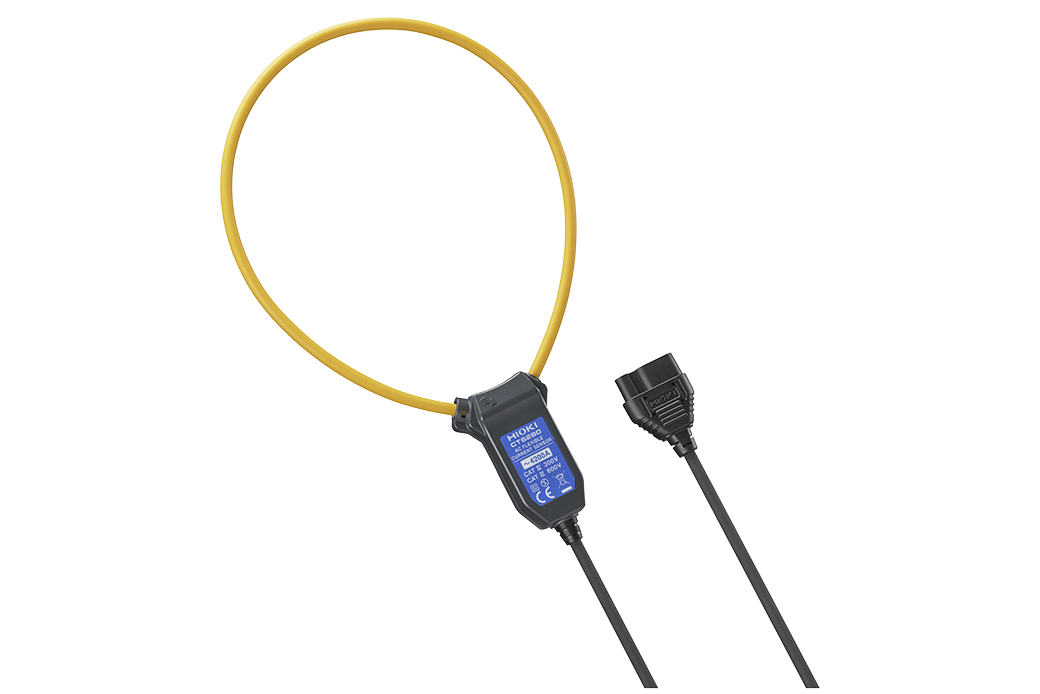

CT6280 Sensor de Corriente Flexible de CA

La flexibilidad que necesitas para medir grandes corrientes en espacios donde una pinza convencional no llega

Realizar mediciones de corriente en instalaciones eléctricas de gran capacidad puede convertirse en un reto cuando los conductores son demasiado gruesos, existen varios cables agrupados o el espacio disponible alrededor del punto de medición es limitado. En este tipo de situaciones, una pinza amperimétrica convencional puede no contar con la apertura necesaria para rodear el conductor. El AC FLEXIBLE CURRENT SENSOR CT6280 de Hioki ofrece una alternativa práctica al incorporar un sensor flexible diseñado para trabajar alrededor de conductores de gran diámetro y realizar mediciones de corriente alterna de hasta 4,200 A AC de manera continua.

El CT6280 está pensado para utilizarse como accesorio de determinadas pinzas amperimétricas de Hioki, entre ellas modelos como la 3280-10F, CM3289, CM3281 y CM3291. En lugar de depender de una mordaza rígida, el sensor utiliza un lazo flexible que puede colocarse alrededor del conductor y adaptarse a diferentes configuraciones, haciendo más sencillo acceder a puntos de medición que pueden resultar complicados con instrumentos tradicionales.

Una solución para conductores de gran tamaño

Uno de los principales atributos del CT6280 es su capacidad para trabajar con conductores que exceden el tamaño habitual de una pinza amperimétrica. El lazo tiene un diámetro de 130 mm, mientras que el cable del sensor tiene un diámetro aproximado de 5 mm. Esta configuración proporciona un área considerable para rodear cables de gran calibre, barras conductoras o incluso conjuntos de conductores, dependiendo de la instalación.

Esta característica puede resultar especialmente útil durante trabajos de mantenimiento e inspección en instalaciones eléctricas donde se manejan corrientes elevadas. En lugar de intentar introducir una mordaza rígida alrededor del conductor, el usuario puede colocar el lazo flexible y cerrar el circuito de medición de una manera más sencilla.

Flexibilidad para trabajar en espacios reducidos

Además de su capacidad para medir corrientes elevadas, la flexibilidad es uno de los elementos que diferencia al CT6280. El lazo puede doblarse para facilitar su colocación en espacios donde una pinza convencional tendría dificultades para acceder. Esto puede ser especialmente conveniente en tableros eléctricos, instalaciones industriales y zonas donde los conductores se encuentran muy próximos entre sí.

El sensor cuenta con un cable de conexión de 800 mm, proporcionando mayor libertad para posicionar el instrumento durante la medición. De esta manera, el operador puede colocar el lazo alrededor del conductor y mantener la pinza amperimétrica en una posición más cómoda para observar la lectura.

Capacidad de hasta 4,200 A AC

El CT6280 está diseñado específicamente para aplicaciones de corriente alterna de gran magnitud. Su corriente de entrada máxima es de 4,200 A AC continuos, con un rango de frecuencia de 50 a 60 Hz. La información técnica de Hioki especifica rangos de 420.0 A y 4,200 A, con una precisión propia del sensor de aproximadamente ±1.0 % de la lectura.

Cuando se utiliza junto con una pinza amperimétrica compatible, la precisión final depende también de las características del instrumento conectado. Por ejemplo, en determinadas configuraciones con la serie 3280, Hioki especifica una precisión combinada de aproximadamente ±3.0 % de la lectura ±5 dígitos en las condiciones correspondientes.

Es importante considerar que el CT6280 está destinado a la medición de grandes corrientes y no está diseñado para detectar corrientes extremadamente pequeñas, como las asociadas a fugas eléctricas. Esta distinción permite seleccionar correctamente el accesorio de acuerdo con el objetivo de la medición.

Una extensión práctica para las pinzas Hioki

El CT6280 no sustituye necesariamente a una pinza amperimétrica, sino que funciona como un accesorio que amplía las posibilidades de determinados instrumentos Hioki. Al conectarlo a modelos compatibles, permite realizar mediciones en aplicaciones donde el tamaño del conductor supera la capacidad física de la mordaza convencional.

Esta característica puede ser especialmente útil para técnicos e ingenieros que ya utilizan instrumentos portátiles de Hioki y necesitan una alternativa para realizar mediciones en conductores de mayor tamaño sin tener que cambiar completamente de plataforma de medición.

Aplicaciones en mantenimiento e instalaciones eléctricas

Por sus características, el CT6280 puede utilizarse en diferentes actividades relacionadas con la inspección y mantenimiento de sistemas eléctricos. Entre sus aplicaciones se encuentran la comprobación de corrientes en conductores de gran calibre, inspecciones de instalaciones industriales, revisión de alimentadores eléctricos y mediciones en sistemas donde varios conductores se encuentran agrupados.

Su diseño también puede facilitar las mediciones en espacios de acceso complicado, ya que el lazo flexible puede adaptarse a la geometría disponible. Esto permite realizar determinadas comprobaciones sin necesidad de desmontar componentes únicamente para conseguir espacio suficiente para colocar una pinza rígida.

Diseño ligero y fácil de transportar

A pesar de contar con un lazo de gran diámetro, el CT6280 mantiene un diseño ligero. El conjunto del sensor tiene un peso aproximado de 71 g, sin contar elementos externos adicionales, y sus dimensiones principales son de aproximadamente 42 × 65 × 18 mm, excluyendo el lazo flexible y el cable de salida.

Para facilitar su transporte y almacenamiento, Hioki incluye el estuche C0205. Esto resulta práctico para técnicos que necesitan trasladar diferentes accesorios e instrumentos entre distintos puntos de trabajo.

En materia de seguridad, el CT6280 cuenta con categorías de medición de CAT IV 300 V y CAT III 600 V, por lo que debe utilizarse respetando las condiciones, límites y procedimientos de seguridad correspondientes tanto al sensor como a la pinza amperimétrica con la que se combine.

En conjunto, el AC FLEXIBLE CURRENT SENSOR CT6280 representa una solución especializada para ampliar las capacidades de medición de determinadas pinzas amperimétricas Hioki. Su lazo flexible de 130 mm, capacidad de hasta 4,200 A AC, cable de 800 mm y facilidad para trabajar alrededor de conductores grandes lo convierten en una herramienta especialmente útil para mantenimiento e inspección de instalaciones eléctricas de alta corriente. Su principal ventaja está en combinar gran capacidad de medición y flexibilidad física, permitiendo acceder a puntos donde una pinza convencional puede resultar difícil de utilizar.
