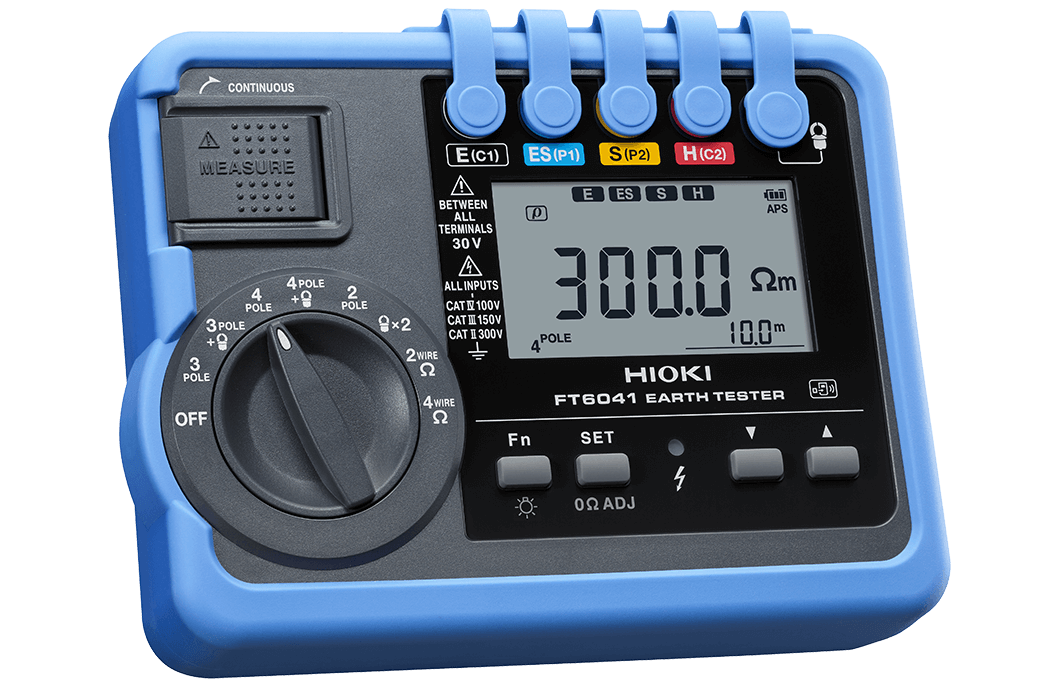

FT6041 Probador de Tierra
El Hioki FT6041 es un comprobador de puesta a tierra diseñado para realizar diferentes mediciones en sistemas eléctricos, incluyendo resistencia de tierra, resistividad del suelo y baja resistencia. Su compatibilidad con métodos de 2, 3 y 4 polos, además de la función MEC y las mediciones con pinzas, permite adaptar el procedimiento de prueba a las características de cada instalación. También puede utilizarse para evaluar la resistividad del terreno durante el diseño de sistemas de puesta a tierra.
Su construcción está pensada para el trabajo en campo, con protección IP65/IP67, resistencia a caídas de hasta 1 metro y operación en temperaturas de hasta -25 °C a 65 °C bajo las condiciones indicadas por Hioki. Además, el accesorio Earth Nets Module permite realizar mediciones sobre concreto, mientras que el adaptador Z3210 y GENNECT Cross ofrecen opciones para transferir, organizar y documentar los resultados desde dispositivos móviles.
Compartir:
Medición de puesta a tierra rápida, precisa y preparada para los entornos más exigentes
Una correcta puesta a tierra es fundamental para mantener la seguridad y confiabilidad de una instalación eléctrica. Para comprobar que un sistema de tierra funciona adecuadamente es necesario contar con instrumentos capaces de realizar mediciones confiables, incluso cuando las condiciones del sitio son poco favorables. El EARTH TESTER FT6041 de Hioki ha sido desarrollado precisamente para facilitar este tipo de trabajos, combinando diferentes métodos de medición, resistencia a condiciones ambientales adversas y funciones que ayudan a reducir el tiempo necesario para cada inspección.
El FT6041 permite realizar diferentes tipos de mediciones relacionadas con sistemas de puesta a tierra, incluyendo resistencia de tierra mediante métodos de 4, 3 y 2 polos, mediciones mediante pinzas, la función MEC, resistividad del terreno y resistencia de bajo valor. Esta variedad permite utilizar un mismo instrumento en diferentes etapas de instalación, mantenimiento y diagnóstico, evitando depender de equipos especializados para cada procedimiento.
Un equipo versátil para diferentes métodos de medición
Una de las principales ventajas del FT6041 es la posibilidad de seleccionar el método de prueba de acuerdo con las características de la instalación. El método de 4 polos puede utilizarse para determinar la resistividad del suelo, información especialmente importante durante el diseño de sistemas de puesta a tierra, ya que las propiedades del terreno pueden variar considerablemente de un lugar a otro.
Por otro lado, el método de 3 polos permite realizar mediciones precisas de resistencia de tierra, mientras que el método de 2 polos puede utilizarse para determinadas comprobaciones prácticas. El instrumento también incorpora la función MEC (Measuring Earth with a Clamp), que combina el método de 3 polos con medición de corriente mediante una pinza. Esta alternativa permite comprobar determinados electrodos sin necesidad de desconectarlos, lo que puede reducir considerablemente el tiempo requerido para una inspección.
Además, el FT6041 puede realizar mediciones mediante un sistema de dos pinzas, así como pruebas de baja resistencia. Esta última función puede ser útil como comprobación de continuidad después de efectuar una medición de resistencia de tierra.
Mediciones de resistividad para el diseño de sistemas de tierra
Antes de instalar un sistema de puesta a tierra, conocer las características eléctricas del terreno puede ser determinante para seleccionar correctamente la ubicación y configuración de los electrodos. La resistividad del suelo depende de factores propios de cada terreno y puede influir directamente en el comportamiento del sistema.
El FT6041 permite realizar esta evaluación mediante el método de cuatro polos, proporcionando información que puede utilizarse durante la planeación de instalaciones de puesta a tierra. De esta manera, el instrumento no solo resulta útil para verificar sistemas existentes, sino también como apoyo durante las etapas iniciales de diseño.
Menos tiempo de trabajo en campo
Las tareas de medición de tierra pueden requerir desplazamientos, instalación de electrodos auxiliares y múltiples conexiones. Para simplificar este proceso, el FT6041 incorpora características orientadas a hacer más eficiente el trabajo del operador.
En el método de tres polos, el equipo puede mostrar el resultado aproximadamente en 6 segundos. Además, su sistema de enrollado de cables está diseñado para evitar que estos se enreden o retuerzan durante el transporte y la instalación.
Otra ventaja es la elevada resistencia admisible de los electrodos auxiliares, que puede alcanzar hasta 100 kΩ dependiendo del rango de medición. Esto puede resultar especialmente útil al trabajar en terrenos secos, donde las condiciones del suelo pueden dificultar la obtención de una medición estable y obligar a repetir la instalación de los electrodos.
Medición incluso sobre superficies de concreto
No todos los lugares donde se requiere verificar una puesta a tierra permiten introducir fácilmente las tradicionales varillas auxiliares. Para estas situaciones, el FT6041 puede utilizar el Earth Nets Module L9846, un accesorio diseñado para realizar mediciones sobre superficies planas.
El módulo utiliza dos mallas de cobre que se colocan directamente sobre la superficie. Después de establecer el contacto y humedecer el área, es posible realizar la medición sin necesidad de insertar electrodos auxiliares en el concreto. Esto amplía las posibilidades de uso del instrumento en instalaciones donde las condiciones físicas del terreno dificultan los métodos convencionales.
Preparado para condiciones ambientales exigentes
El trabajo de campo puede realizarse bajo condiciones muy diferentes a las de un laboratorio. El FT6041 está construido para soportar polvo, suciedad, agua y variaciones importantes de temperatura. Su protección alcanza IP65 e IP67, de acuerdo con EN60529, y el equipo puede utilizarse dentro de un rango de temperatura de -25 °C a 65 °C, considerando las condiciones de humedad especificadas por el fabricante.
También cuenta con un diseño resistente a caídas de hasta 1 metro cuando se utiliza con el protector correspondiente. Estas características permiten utilizarlo en ambientes exteriores y sitios de trabajo donde un instrumento convencional podría estar más expuesto a daños.
El equipo también presenta una buena resistencia al ruido eléctrico y permite realizar mediciones de resistencia de tierra con un potencial de tierra admisible de hasta 30 V RMS, ayudando a mantener resultados estables en determinadas condiciones de campo.
Conectividad para facilitar el registro de resultados
El FT6041 puede complementarse con el adaptador inalámbrico Z3210, que permite enviar las mediciones a smartphones o tablets compatibles. A través de GENNECT Cross, los resultados pueden consultarse y organizarse digitalmente, además de incorporarse fotografías, anotaciones y otra información relacionada con el punto de medición.
Esta capacidad puede ser especialmente útil para trabajos de inspección que requieren documentar múltiples puntos de prueba. Los datos pueden utilizarse para generar reportes y facilitar el seguimiento de las mediciones realizadas en campo.
Compacto y práctico para inspecciones
A pesar de incorporar múltiples funciones, el FT6041 mantiene un formato portátil. Sus dimensiones aproximadas son 189 × 148 × 48 mm y su peso es de aproximadamente 765 g, incluyendo baterías y protector. Puede funcionar con cuatro baterías Ni-MH o cuatro baterías alcalinas AA, alcanzando como referencia hasta 500 mediciones mediante el método de tres polos con baterías Ni-MH, sin el adaptador inalámbrico instalado.
En conjunto, el EARTH TESTER FT6041 ofrece una solución completa para profesionales que necesitan comprobar sistemas de puesta a tierra en instalaciones eléctricas, industriales y de infraestructura. Su combinación de múltiples métodos de medición, función MEC, medición de resistividad del terreno, accesorios para superficies de concreto, construcción robusta y conectividad inalámbrica lo convierte en una herramienta práctica para trabajos de instalación, mantenimiento e inspección.
