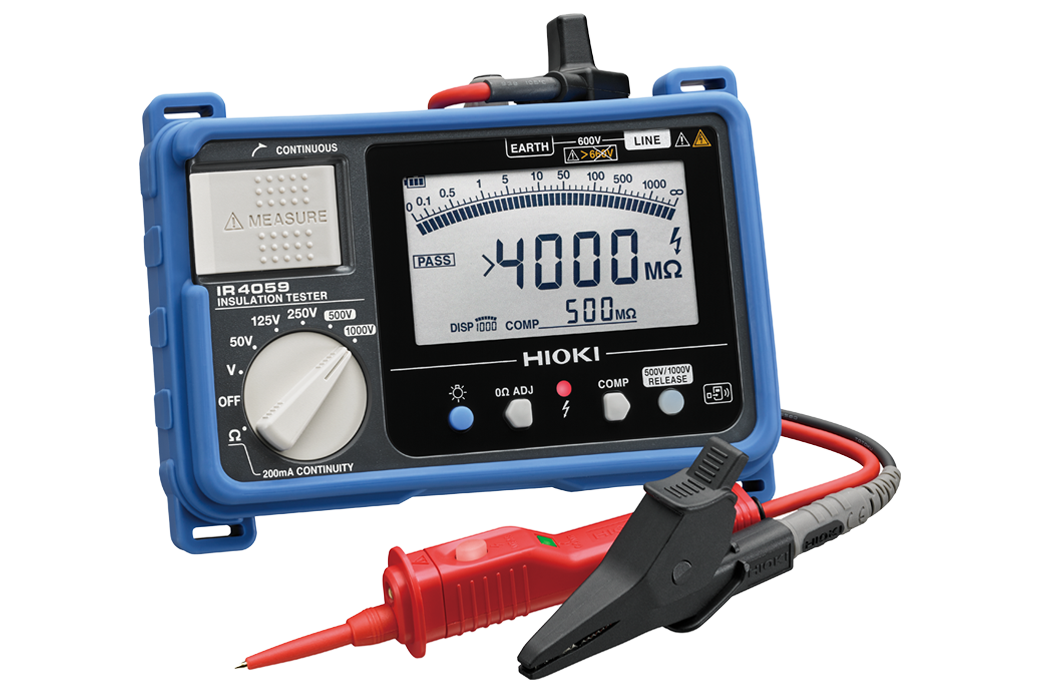

IR4059 Probador de Aislamiento

Pruebas de aislamiento rápidas, seguras y confiables para mantenimiento eléctrico y movilidad eléctrica

La resistencia de aislamiento es un parámetro fundamental para comprobar la seguridad y el estado de diferentes sistemas eléctricos. Una disminución en el aislamiento puede ser indicio de deterioro, humedad, contaminación o posibles fugas de corriente, por lo que realizar inspecciones periódicas permite detectar condiciones que podrían convertirse en fallas. El PROBADOR DE AISLAMIENTO IR4059 de Hioki está diseñado para facilitar estas tareas mediante una combinación de mediciones rápidas, diferentes niveles de tensión de prueba y funciones orientadas a agilizar el trabajo en campo.

El instrumento cuenta con cinco rangos de tensión de prueba: 50 V, 125 V, 250 V, 500 V y 1,000 V DC, permitiendo seleccionar el nivel adecuado de acuerdo con el equipo o instalación que se está evaluando. Esta variedad hace posible utilizarlo tanto en comprobaciones de circuitos de menor tensión como en aplicaciones que requieren niveles de prueba superiores. Además, incorpora un gráfico de barras digital que complementa la lectura numérica y facilita observar visualmente el comportamiento de la resistencia medida.

Diseñado para acelerar las inspecciones

En trabajos de mantenimiento eléctrico, el tiempo empleado en cada medición puede ser un factor importante, especialmente cuando es necesario revisar numerosos puntos de una instalación. El IR4059 ofrece lecturas digitales estables y de alta velocidad, con un tiempo de respuesta de aproximadamente 0.3 segundos para las decisiones PASA/FALLA mediante la función de comparador. Esto permite realizar verificaciones de manera más ágil y obtener una indicación rápida del estado del elemento bajo prueba.

El comparador permite establecer valores de referencia y contrastarlos con los resultados obtenidos durante la medición. Cuando el valor se encuentra dentro o fuera del criterio configurado, el equipo proporciona una indicación visual y sonora. De esta manera, el operador puede identificar rápidamente si una prueba cumple con el límite establecido sin tener que interpretar manualmente cada lectura.

Cinco niveles de tensión para diferentes aplicaciones

Una de las características que hacen versátil al IR4059 es la posibilidad de seleccionar entre cinco tensiones nominales. Dependiendo del rango, el valor indicado máximo puede alcanzar desde 100 MΩ con 50 V hasta 4,000 MΩ con 1,000 V. Esto permite adaptar el procedimiento de prueba a diferentes componentes y sistemas eléctricos.

El instrumento también incorpora una función de seguridad relacionada con la selección de los niveles de 500 V y 1,000 V. Para elegir estas tensiones es necesario realizar una acción de desbloqueo, ayudando a evitar que un nivel elevado sea aplicado accidentalmente sobre un equipo que no está diseñado para soportarlo. Esta característica resulta especialmente útil cuando diferentes tipos de circuitos son inspeccionados durante una misma jornada de trabajo.

Cable de prueba multifuncional

El IR4059 incluye el cable de prueba L9788-10, diseñado para aportar funciones adicionales durante las mediciones. Este accesorio incorpora una lámpara LED para iluminar el área de trabajo, un interruptor remoto para iniciar la prueba y un indicador que permite visualizar el resultado de la comparación.

También cuenta con una señal luminosa roja para advertir sobre la presencia de tensión activa. Estas funciones permiten concentrarse en el punto de medición y reducir la necesidad de estar observando continuamente el instrumento. En espacios con poca iluminación, la luz incorporada puede facilitar la identificación de terminales y puntos de conexión.

Más que un probador de aislamiento

Además de medir resistencia de aislamiento, el IR4059 incorpora una función de comprobación de continuidad con corriente de prueba de 200 mA. Esta característica permite realizar verificaciones de continuidad en conductores y sistemas de protección, incluyendo aplicaciones relacionadas con vehículos eléctricos e híbridos, así como determinadas comprobaciones en instalaciones eléctricas de edificios.

El equipo también integra un medidor de tensión AC/DC, lo que permite comprobar la presencia de tensión antes de efectuar determinadas pruebas. Esta función puede resultar particularmente útil durante trabajos de mantenimiento y en aplicaciones relacionadas con sistemas de generación fotovoltaica y vehículos eléctricos.

Una herramienta especialmente útil en vehículos eléctricos

El IR4059 ha sido desarrollado teniendo en cuenta las necesidades de inspección de sistemas eléctricos modernos y cuenta con características que lo hacen especialmente apropiado para el mantenimiento de vehículos eléctricos (EV) e híbridos (HEV). En estos sistemas, la verificación del aislamiento es un procedimiento importante debido a los niveles de tensión presentes en los circuitos de alta tensión.

La posibilidad de seleccionar diferentes tensiones de prueba, realizar comprobaciones de continuidad y verificar tensión AC/DC permite utilizar el mismo instrumento en distintas etapas de diagnóstico. Su diseño portátil también facilita que técnicos y especialistas puedan llevarlo directamente al área donde se realiza el mantenimiento.

Gestión digital de los resultados

Para quienes necesitan documentar sus mediciones, el IR4059 puede utilizarse con el adaptador inalámbrico Z3210. Con este accesorio es posible transferir los datos hacia smartphones o tablets mediante Bluetooth y utilizar la aplicación GENNECT Cross de Hioki para administrar la información obtenida.

La aplicación permite organizar resultados, incorporar fotografías del lugar de medición, añadir anotaciones y preparar reportes. También existe una función para transferir automáticamente los valores de medición a archivos de Excel, lo que puede ayudar a reducir el trabajo de captura manual cuando se realizan numerosas pruebas.

Preparado para el trabajo de campo

El IR4059 fue concebido para utilizarse en condiciones reales de mantenimiento, donde la resistencia y facilidad de operación son tan importantes como la precisión. El instrumento puede soportar caídas sobre concreto desde aproximadamente 1 metro, proporcionando mayor protección frente a los incidentes habituales durante el traslado y uso en campo.

También cuenta con una pantalla LCD iluminada y una escala que puede visualizarse con ayuda de un LED blanco, facilitando la lectura cuando las condiciones de iluminación no son ideales. El interruptor principal de medición puede operarse con el pulgar, permitiendo realizar una medición individual o mantener la prueba de forma continua.

En conjunto, el PROBADOR DE AISLAMIENTO IR4059 ofrece una solución práctica para profesionales que necesitan evaluar el estado del aislamiento de forma rápida y organizada. Sus cinco tensiones de prueba, función de continuidad de 200 mA, medición de tensión AC/DC, comparador PASA/FALLA, cable multifuncional y opciones de conectividad lo convierten en una herramienta versátil para mantenimiento eléctrico. Además, sus aplicaciones en vehículos eléctricos, sistemas fotovoltaicos e instalaciones eléctricas amplían su utilidad en sectores donde la seguridad y confiabilidad de los sistemas eléctricos son fundamentales.
