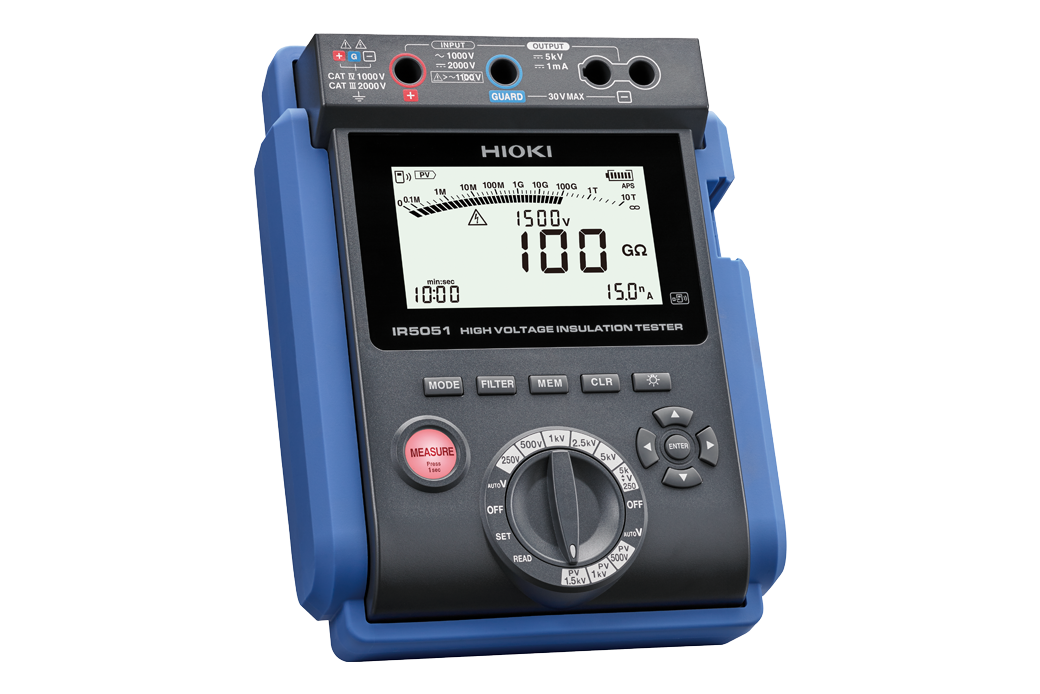

IR5051 Probador de Aislamiento de Alta Tensión

Una solución avanzada para comprobar el aislamiento en instalaciones fotovoltaicas y equipos eléctricos de alta tensión

La confiabilidad de una instalación eléctrica depende, en gran medida, del estado de sus sistemas de aislamiento. Una degradación, fuga o falla en el aislamiento puede provocar pérdidas de energía, daños en los equipos e incluso representar un riesgo para las personas que trabajan con ellos. Para atender estas necesidades, el HIGH VOLTAGE INSULATION TESTER IR5051 de Hioki ofrece una solución especializada para evaluar la resistencia de aislamiento en sistemas fotovoltaicos y diferentes equipos eléctricos de alta tensión.

El IR5051 combina capacidades de medición de alto voltaje con funciones diseñadas específicamente para instalaciones solares. Una de sus características más destacadas es que permite evaluar la resistencia de aislamiento de sistemas fotovoltaicos mientras estos continúan generando energía. Esto puede facilitar las tareas de mantenimiento, ya que determinadas comprobaciones pueden realizarse sin tener que esperar a que el sistema deje de producir electricidad. El instrumento cuenta con una clasificación de seguridad CAT III 2000 V y CAT IV 1000 V, adecuada para aplicaciones fotovoltaicas de hasta 2,000 V DC.

Pruebas adaptadas a instalaciones fotovoltaicas

El instrumento incorpora un modo específico para la evaluación del aislamiento de sistemas PV. Dentro de esta función es posible seleccionar tensiones de prueba desde 250 V DC hasta 2.00 kV, con valores preestablecidos de 500 V, 1,000 V y 1,500 V. Cuando se requiere una configuración más específica, el usuario puede ajustar el voltaje manualmente en pasos de 10 V hasta 1 kV y de 25 V entre 1 kV y 2 kV.

Esta flexibilidad permite adaptar la prueba a diferentes configuraciones de instalaciones solares. Además, el IR5051 puede medir tanto la resistencia de aislamiento como el voltaje de circuito abierto, ayudando a identificar posibles cadenas fotovoltaicas con anomalías. En conjunto con GENNECT Cross, los resultados pueden utilizarse para apoyar la localización de fallas a tierra dentro del sistema.

Más allá de las aplicaciones solares

Aunque está especialmente preparado para mantenimiento fotovoltaico, el IR5051 también puede utilizarse como instrumento de prueba para equipos eléctricos de alta tensión. Su rango de medición de resistencia de aislamiento alcanza hasta 10 TΩ, mientras que la tensión de prueba puede configurarse hasta 5 kV para las mediciones convencionales de aislamiento.

Esto permite emplearlo en tareas de mantenimiento y diagnóstico de elementos como motores, transformadores y cables de alta tensión, entre otros equipos eléctricos. El voltaje de prueba puede ajustarse desde 250 V hasta 5 kV, proporcionando diferentes niveles de prueba según las características del equipo bajo evaluación.

Mediciones estables incluso en valores extremadamente altos

Cuando se evalúan resistencias de aislamiento muy elevadas, las corrientes involucradas son extremadamente pequeñas y pueden verse afectadas por factores externos. La humedad, el entorno y las interferencias pueden influir en la estabilidad de los resultados.

Para reducir estos efectos, el IR5051 utiliza tecnología de medición desarrollada para obtener resultados estables hasta 10 TΩ y puede emplear cables blindados para disminuir la influencia de factores ambientales. Esto resulta especialmente útil cuando se requiere analizar el comportamiento del aislamiento con un alto nivel de precisión.

Herramientas para analizar el estado del aislamiento

El IR5051 no se limita a mostrar un valor de resistencia. También incorpora diferentes métodos de diagnóstico que permiten obtener información adicional sobre las condiciones del aislamiento. Entre ellos se encuentran PI, DAR y DD, cuyos índices son calculados automáticamente a partir de las mediciones realizadas.

Estas funciones permiten complementar la lectura principal con indicadores que pueden ayudar al técnico a interpretar el comportamiento del aislamiento y determinar si los resultados cumplen con los criterios establecidos para la prueba. El equipo también ofrece funciones adicionales como SV, Ramp y Timer para adaptar el procedimiento de medición a distintas necesidades.

Seguridad como parte fundamental de la prueba

Trabajar con tensiones de prueba elevadas requiere medidas de seguridad adicionales. Por ello, el IR5051 incorpora funciones destinadas a disminuir el riesgo de una activación involuntaria y a proporcionar información clara durante el proceso.

Para comenzar una prueba es necesario mantener presionado el botón correspondiente durante un segundo. Mientras el instrumento genera o descarga alta tensión, el indicador de medición proporciona una señal visual. Al terminar la prueba, el equipo inicia automáticamente la descarga del circuito, mientras que el indicador continúa señalando que este proceso está en curso.

Registro y transferencia de información

Las funciones de almacenamiento de datos pueden simplificar considerablemente el trabajo de inspección. El IR5051 cuenta con memoria interna para registrar mediciones, reduciendo la dependencia de anotaciones manuales y ayudando a disminuir posibles errores durante la elaboración de reportes.

Cuando se incorpora el adaptador inalámbrico Z3210, el instrumento puede comunicarse mediante Bluetooth con smartphones y tablets compatibles con GENNECT Cross. La aplicación permite visualizar datos, generar gráficas de tendencia, colocar resultados sobre imágenes del sitio de medición y crear reportes en PDF. También existe la posibilidad de transferir información a una computadora mediante USB con los accesorios correspondientes.

Diseñado para el trabajo en campo

El IR5051 presenta un formato compacto de 195 × 254 × 89 mm y un peso aproximado de 1.7 kg con baterías, por lo que puede transportarse con relativa facilidad entre diferentes puntos de inspección. Utiliza ocho baterías AA y puede ofrecer aproximadamente cinco horas de funcionamiento continuo bajo las condiciones indicadas por el fabricante.

Para complementar su uso en exteriores, el equipo incluye la maleta C0212, con protección IP65 contra polvo y agua. La maleta está diseñada para transportar tanto el instrumento como sus cables de prueba, facilitando su traslado durante trabajos de mantenimiento.

En conclusión, el HIGH VOLTAGE INSULATION TESTER IR5051 es una alternativa versátil para profesionales que necesitan evaluar el aislamiento de instalaciones fotovoltaicas y equipos eléctricos de alta tensión. Su capacidad para trabajar con sistemas PV durante la generación, el rango de prueba de hasta 5 kV, la medición de resistencias de hasta 10 TΩ, sus funciones de diagnóstico y las opciones para registrar y gestionar resultados hacen de este instrumento una herramienta completa para mantenimiento, inspección y diagnóstico eléctrico. Además, su diseño portátil y sus funciones orientadas a la seguridad permiten integrarlo fácilmente en rutinas de trabajo tanto en instalaciones solares como en entornos industriales.
