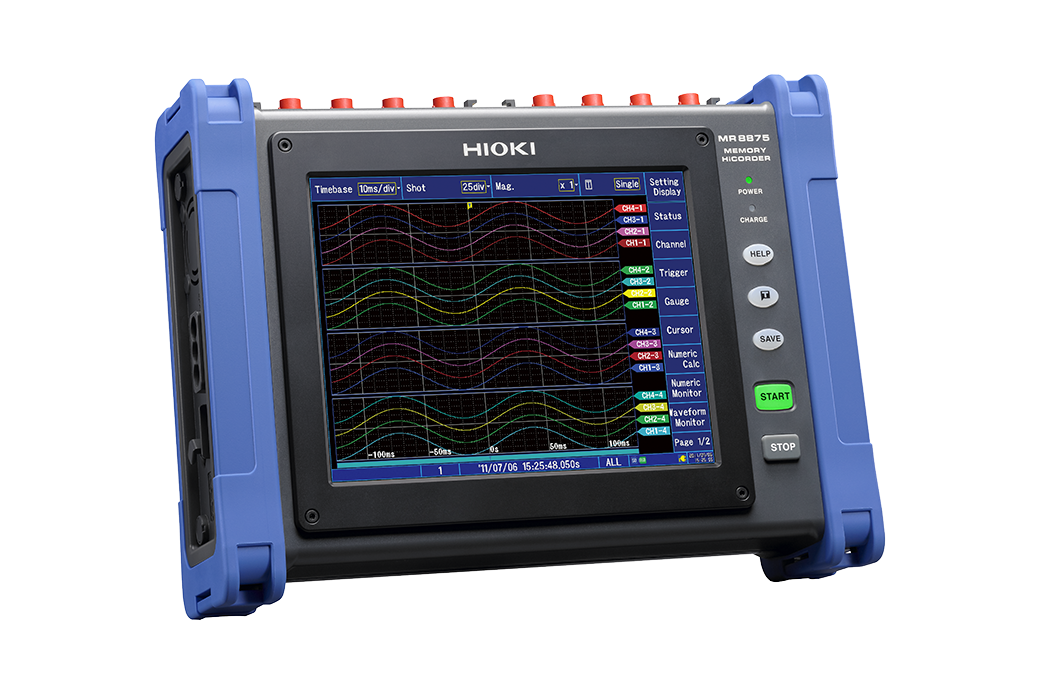

MR8875 Adquisidor de Datos de Alta Velocidad

MR8875 Adquisidor de Datos de Alta Velocidad: Adquisición de datos multicanal y captura de formas de onda para pruebas exigentes

En procesos de desarrollo, validación y mantenimiento es frecuente que una sola variable no sea suficiente para comprender lo que ocurre dentro de un sistema. Tensión, corriente, temperatura, vibración, aceleración, deformación o señales de comunicación pueden cambiar simultáneamente y revelar información importante sobre el comportamiento de un equipo. El MR8875 Adquisidor de Datos de Alta Velocidad de Hioki es un registrador de formas de onda portátil desarrollado para capturar este tipo de fenómenos de manera sincronizada y facilitar posteriormente su análisis.

El equipo utiliza una arquitectura modular que permite adaptar sus entradas a diferentes necesidades de medición. Dependiendo de los módulos instalados, puede configurarse para trabajar con señales de tensión, temperatura, deformación, aceleración y señales CAN, entre otras aplicaciones. Esta flexibilidad permite utilizar el mismo instrumento en distintos escenarios de prueba sin depender de una configuración fija de entradas.

Un sistema compacto para múltiples señales

Aunque se trata de un equipo portátil, el MR8875 Adquisidor de Datos de Alta Velocidad puede manejar una cantidad considerable de información. La configuración base ofrece hasta 16 canales, mientras que la arquitectura del sistema permite llegar hasta 60 canales dependiendo de los módulos y de la modalidad de adquisición utilizada. La memoria interna alcanza 32 MW, proporcionando capacidad para almacenar registros de diferentes tipos de pruebas.

Una de las ventajas de esta estructura es que los módulos pueden sustituirse de acuerdo con la aplicación. Esto permite configurar el registrador para una prueba específica y posteriormente cambiar la instrumentación para otro proyecto, aprovechando la misma unidad principal.

Captura de eventos rápidos

En determinadas pruebas, un fenómeno puede suceder en apenas unos microsegundos. Si el sistema de adquisición no cuenta con suficiente velocidad, existe el riesgo de perder información importante sobre el evento.

El MR8875 Adquisidor de Datos de Alta Velocidad puede alcanzar una velocidad máxima de muestreo de 2 µs por muestra, equivalente a 500 kS/s, con adquisición simultánea de los canales de entrada. Esta capacidad permite registrar cambios rápidos en señales eléctricas y observar con mayor detalle fenómenos transitorios.

La velocidad disponible depende del módulo y de la configuración utilizada, por lo que el sistema puede adaptarse tanto a pruebas de alta velocidad como a registros de mayor duración.

Entrada de alta tensión de hasta 1,000 V

Para aplicaciones donde se requiere supervisar circuitos con tensiones elevadas, el MR8875 Adquisidor de Datos de Alta Velocidad puede utilizar el módulo MR8905, una unidad de entrada de alta tensión de dos canales. Este módulo permite realizar mediciones de hasta 1,000 V DC o 700 V AC RMS, con un ancho de banda de DC a 100 kHz.

Esta capacidad resulta especialmente interesante para determinadas pruebas de sistemas eléctricos y electrónicos de potencia, donde observar directamente la forma de onda de una señal puede aportar información que una lectura numérica convencional no proporciona.

Una plataforma para pruebas automotrices

Uno de los campos de aplicación destacados del MR8875 Adquisidor de Datos de Alta Velocidad es el desarrollo y evaluación de vehículos. Su capacidad para registrar múltiples variables de manera simultánea permite estudiar fenómenos relacionados con sistemas eléctricos y electrónicos del automóvil.

El equipo puede incorporar el módulo MR8904, que proporciona dos puertos CAN y permite registrar señales relacionadas con este protocolo. El módulo puede trabajar con el equivalente de hasta 15 canales analógicos y 16 canales lógicos, aunque no admite CAN FD.

Esta combinación permite correlacionar información proveniente de diferentes sensores con mensajes CAN y otras señales eléctricas. En pruebas automotrices, esto puede ayudar a relacionar una variación de tensión, una señal de control o una respuesta física con la información transmitida por la red del vehículo.

Medición de temperatura y otras variables

La modularidad también permite convertir al MR8875 Adquisidor de Datos de Alta Velocidad en una herramienta de adquisición para variables distintas de las señales eléctricas convencionales. Con el MR8902, por ejemplo, puede realizar mediciones de tensión y temperatura mediante termopares.

Este módulo permite configurar hasta 15 canales y realizar mediciones de temperatura con intervalos de adquisición de hasta 10 ms, de acuerdo con la configuración correspondiente. Esto abre posibilidades para ensayos térmicos, pruebas de componentes y seguimiento de cambios de temperatura durante el funcionamiento de maquinaria o equipos.

Para pruebas relacionadas con deformación, aceleración, carga o presión, el MR8903 incorpora cuatro canales destinados a mediciones de tensión o strain. La unidad cuenta con funciones de autoequilibrado electrónico y ajuste de balance, facilitando su integración en diferentes configuraciones de prueba.

Registro directo en tarjeta SD

Una característica importante para pruebas prolongadas es la posibilidad de guardar información directamente en una tarjeta SD mientras se realiza la adquisición. Esto permite continuar registrando datos sin depender exclusivamente de la memoria interna y facilita la realización de pruebas de mayor duración.

La capacidad de registrar directamente en almacenamiento externo resulta útil cuando se necesita conservar grandes cantidades de información para su análisis posterior, especialmente en pruebas de vehículos, maquinaria o sistemas sometidos a ciclos prolongados.

Análisis de señales después de la prueba

El MR8875 Adquisidor de Datos de Alta Velocidad incorpora funciones destinadas no solamente a registrar datos, sino también a analizarlos. Entre ellas se encuentran operaciones de cálculo de formas de onda y FFT, que pueden utilizarse para estudiar componentes de frecuencia presentes en las señales adquiridas.

El equipo también es compatible con herramientas de software que permiten revisar las formas de onda posteriormente en una computadora. Hioki señala compatibilidad con WaveViewer, mientras que también existen herramientas y controladores para integrarlo con plataformas como LabVIEW y MATLAB.

Esta posibilidad facilita pasar de la captura de datos a una etapa de análisis más detallada, donde pueden compararse pruebas, identificar eventos y estudiar tendencias.

Pantalla táctil y operación en campo

El instrumento incorpora una pantalla táctil a color de 8.4 pulgadas, diseñada para facilitar la configuración y visualización de las mediciones. Esta interfaz permite consultar las señales registradas y realizar ajustes directamente desde el equipo.

Además, Hioki diseñó el MR8875 Adquisidor de Datos de Alta Velocidad pensando en aplicaciones de campo. Su construcción está orientada a soportar vibraciones y condiciones de temperatura exigentes, características relevantes cuando el registrador se utiliza durante pruebas de vehículos, maquinaria o equipos industriales.

Una plataforma adaptable a diferentes pruebas

El principal atractivo del MR8875 Adquisidor de Datos de Alta Velocidad se encuentra en la combinación de portabilidad, velocidad y modularidad. En lugar de limitarse a un único tipo de señal, permite configurar las entradas de acuerdo con el fenómeno que se necesita estudiar.

Desde la captura rápida de señales de tensión hasta el registro de temperatura, deformación, aceleración o información CAN, el equipo puede convertirse en una plataforma de adquisición para diferentes etapas de desarrollo y validación.

Por estas características, el MR8875 Adquisidor de Datos de Alta Velocidad puede resultar especialmente útil en pruebas automotrices, desarrollo de vehículos eléctricos, evaluación de componentes electrónicos, pruebas de maquinaria, análisis de vibraciones y adquisición multicanal. Su capacidad de registrar señales simultáneamente y conservarlas para su posterior análisis permite obtener una visión más completa del comportamiento de un sistema.
