PW3365 Registrador de Potencia con Pinza

PW3365 Registrador de Potencia con Pinza: Analiza el consumo eléctrico con mayor seguridad y sin necesidad de intervenir directamente en conductores energizados

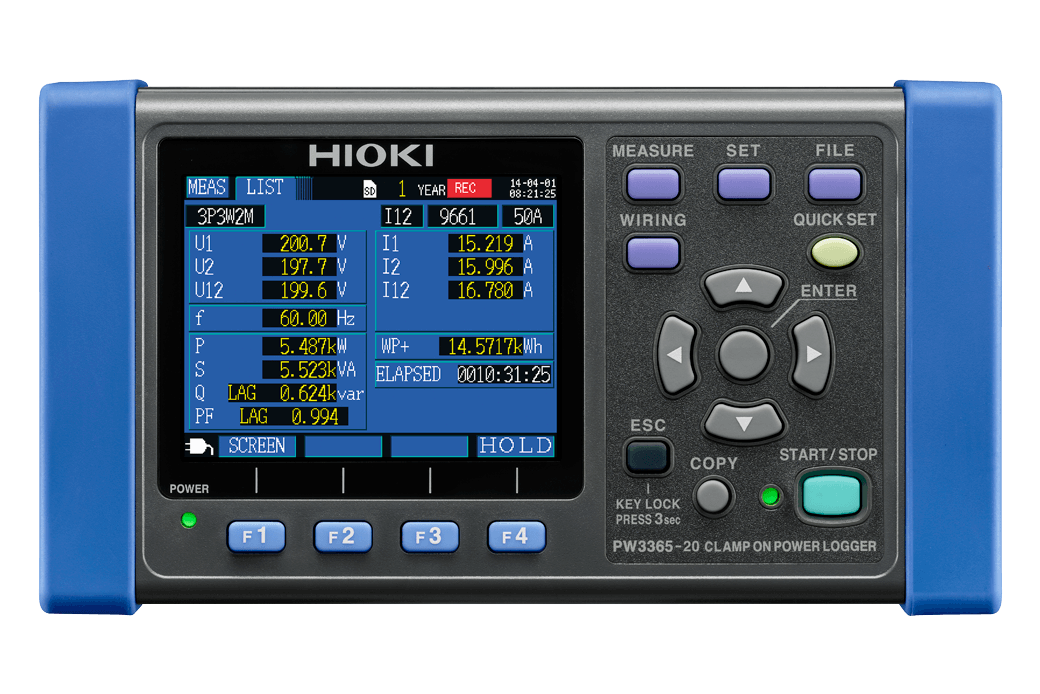

El Registrador de Potencia con Pinza PW3365 de Hioki es un registrador de potencia diseñado para facilitar el análisis del consumo y comportamiento eléctrico en instalaciones monofásicas y trifásicas. Su principal característica es el sistema de medición de tensión mediante sensores que pueden colocarse sobre cables aislados, evitando el contacto directo de partes metálicas con conductores energizados. Esto permite realizar determinadas mediciones de manera más segura y práctica, reduciendo el riesgo de cortocircuitos durante la instalación del instrumento.

El equipo puede utilizarse en circuitos de una a tres fases y admite configuraciones de hasta cuatro conductores. Su rango de medición de tensión es de 90 a 520 V AC, mientras que, dependiendo del sensor de corriente utilizado, puede cubrir mediciones desde 500 mA hasta 5 kA AC. De esta manera, el PW3365 puede adaptarse a diferentes necesidades de monitoreo energético en instalaciones eléctricas, maquinaria y sistemas de distribución.

Medición de tensión sin contacto metálico

Uno de los elementos que distingue al PW3365 es su sensor de tensión PW9020, desarrollado para realizar mediciones sobre conductores aislados sin requerir que una punta metálica entre directamente en contacto con el conductor. El sensor se coloca alrededor del cable y permite efectuar la medición desde su aislamiento.

Esta característica puede ser especialmente útil cuando los puntos de conexión se encuentran cubiertos o cuando se busca reducir las posibilidades de provocar un cortocircuito durante la instalación del equipo. El sensor está diseñado para conductores aislados con un diámetro exterior terminado de aproximadamente 6 a 30 mm y permite medir tensiones RMS entre 90 y 520 V.

Además de mejorar la seguridad durante la conexión, este sistema puede simplificar el proceso de instalación del registrador en tableros y equipos donde el acceso a las terminales convencionales resulta complicado.

Monitoreo de diferentes parámetros eléctricos

El PW3365 permite registrar una amplia variedad de variables relacionadas con el comportamiento de una instalación. Entre ellas se encuentran tensión y corriente RMS, frecuencia, potencia activa, reactiva y aparente, factor de potencia y energía activa y reactiva.

También es posible consultar valores relacionados con la demanda eléctrica, incluyendo demanda de potencia activa y reactiva. Esta información puede resultar especialmente útil para identificar patrones de consumo, evaluar la utilización de la infraestructura eléctrica y analizar oportunidades de ahorro energético.

Dependiendo de la combinación de tensión, corriente y configuración del circuito, el instrumento puede cubrir mediciones de potencia desde aproximadamente 200 W hasta 6 MW.

Registro prolongado para analizar el comportamiento de una instalación

Una de las ventajas de utilizar un power logger en lugar de realizar únicamente mediciones puntuales es la posibilidad de observar cómo cambia el consumo a lo largo del tiempo. El PW3365 puede almacenar información tanto en su memoria interna como en tarjetas SD/SDHC compatibles.

El intervalo de almacenamiento puede configurarse desde 1 segundo hasta 60 minutos, con diferentes opciones disponibles. Los valores registrados pueden conservar promedios y, dependiendo de la configuración, también valores máximos y mínimos. Esto permite estudiar tendencias y detectar cambios en el comportamiento de las cargas.

Esta función resulta especialmente interesante para auditorías energéticas, estudios de demanda, comprobación de medidas de ahorro y análisis del funcionamiento de maquinaria.

Análisis de armónicos hasta el orden 13

El PW3365 también incorpora funciones para estudiar componentes armónicas presentes en señales de tensión y corriente de sistemas de 50/60 Hz. El instrumento puede analizar armónicos hasta el 13.º orden, además de mostrar la distorsión armónica total o THD.

Los resultados pueden visualizarse como valores numéricos o mediante gráficos, facilitando la interpretación de la información obtenida. El análisis puede ayudar a identificar la presencia de componentes armónicas que afectan el comportamiento de determinados sistemas eléctricos. Hioki destaca especialmente la posibilidad de observar armónicos como el quinto y séptimo orden, que pueden tener una influencia relevante en la calidad de la energía.

Configuración guiada para reducir errores

Realizar correctamente las conexiones de un analizador de potencia puede ser complicado cuando se trabaja con sistemas trifásicos. Para simplificar este procedimiento, el PW3365 incorpora la función QUICK SET, que guía al usuario paso a paso durante la configuración.

El sistema permite verificar las conexiones antes de comenzar la medición y muestra un mensaje de FAIL cuando detecta una conexión incorrecta. De esta manera, el operador puede corregir posibles errores antes de iniciar el registro de datos.

Esta función puede ser particularmente útil para técnicos que necesitan configurar el equipo rápidamente en diferentes instalaciones o realizar mediciones periódicas en distintos puntos.

Visualización de tendencias y demanda

Los datos registrados pueden analizarse directamente desde el instrumento mediante gráficos de tendencia y demanda. Además de los valores instantáneos, es posible consultar información máxima, mínima y promedio utilizando el cursor sobre las gráficas.

Esta representación facilita identificar variaciones de carga y periodos de mayor consumo sin tener que revisar individualmente cada registro. Para trabajos de eficiencia energética, contar con una representación visual de la evolución de los parámetros puede ayudar a interpretar más rápidamente el comportamiento de una instalación.

Conectividad para administrar la información

El PW3365 incorpora interfaces USB 2.0 y LAN, además de almacenamiento mediante tarjeta SD/SDHC. A través de estas conexiones es posible descargar información y realizar determinadas configuraciones desde una computadora.

También puede utilizarse con herramientas de software como POWER LOGGER VIEWER SF1001 y GENNECT ONE SF4000, que permiten trabajar con los datos registrados y visualizar tendencias. GENNECT ONE, por ejemplo, puede mostrar información adquirida en tiempo real cuando el instrumento se encuentra conectado mediante LAN.

Compatible con diferentes sensores de corriente

Es importante considerar que el PW3365, por sí solo, no realiza las mediciones de corriente y potencia: para estas funciones es necesario utilizar sensores de corriente compatibles, que se adquieren por separado. Hioki ofrece diferentes opciones, incluyendo sensores de pinza y sensores flexibles para adaptarse a distintas capacidades de corriente y aplicaciones.

Dependiendo del sensor seleccionado, el sistema puede trabajar con corrientes de hasta 5 kA AC. También existen sensores específicos para mediciones de corriente de fuga, aunque estas aplicaciones no permiten realizar mediciones de potencia con el PW3365.

Compacto para trabajos de campo

El PW3365 tiene un diseño compacto de aproximadamente 180 × 100 × 48 mm y un peso cercano a 540 g, sin considerar determinados accesorios. Puede alimentarse mediante el adaptador AC incluido y también puede utilizar el paquete de baterías Ni-MH 9459, con una autonomía aproximada de tres horas bajo las condiciones especificadas por Hioki.

Por sus características, el CLAMP ON POWER LOGGER PW3365 puede ser una herramienta práctica para profesionales dedicados a auditorías energéticas, mantenimiento eléctrico, análisis de consumo y evaluación de instalaciones. La combinación de medición de tensión sin contacto metálico, registro prolongado, análisis de armónicos, monitoreo de demanda y conectividad permite obtener una visión más completa del comportamiento eléctrico de un sistema.
