RM3548-50 Medidor de Resistencia

RM3548-50 Medidor de Resistencia: Alta precisión para medir desde microohms hasta megaohms en aplicaciones de mantenimiento exigentes

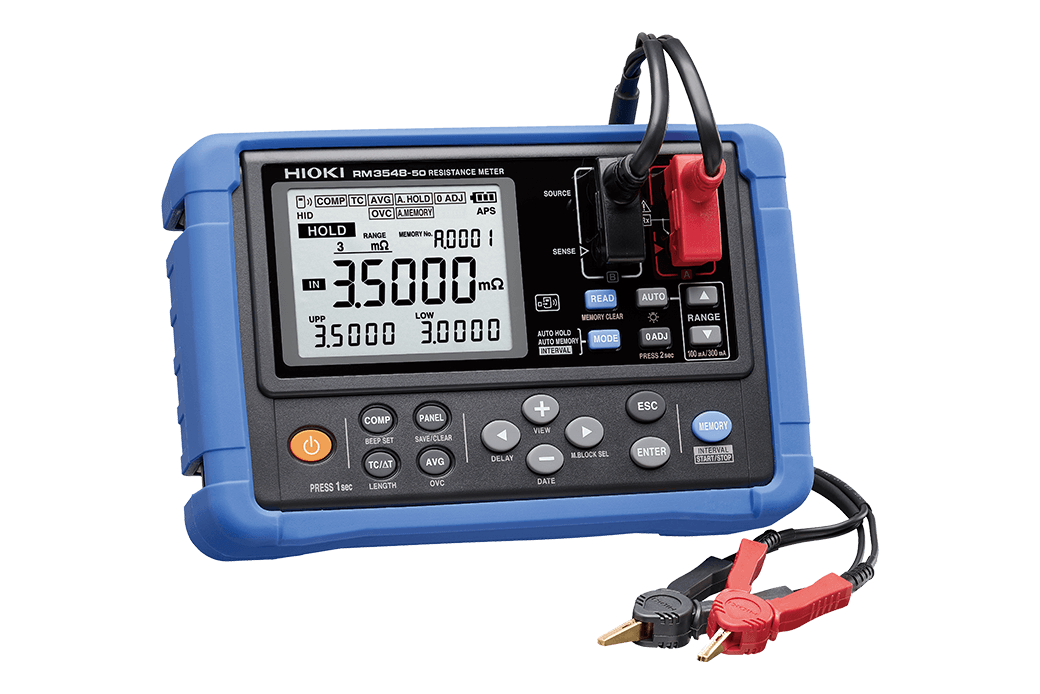

La medición de resistencia puede ser determinante para evaluar la calidad de conexiones eléctricas, conductores, devanados y diferentes componentes utilizados en sistemas eléctricos y electromecánicos. Cuando se requiere detectar variaciones muy pequeñas, contar con un instrumento de alta resolución y estabilidad resulta fundamental. El Medidor de Resistencia RM3548-50 de Hioki es un medidor portátil desarrollado para realizar mediciones precisas en un amplio rango, desde valores extremadamente bajos de resistencia hasta varios megaohms. Su diseño combina precisión, funciones de compensación y herramientas de análisis que facilitan el trabajo de mantenimiento en campo.

El RM3548-50 puede medir resistencias desde 0.1 µΩ hasta 3.5 MΩ, con una resolución máxima de 0.1 µΩ y una precisión básica de ±0.020 % de la lectura ±0.007 % del fondo de escala. Para conseguir resultados confiables en valores pequeños, utiliza el método de medición de cuatro terminales, que permite reducir la influencia de la resistencia de los cables y contactos durante la prueba. También incorpora compensación de voltaje de offset (OVC), una función especialmente útil cuando se requiere obtener mediciones estables en aplicaciones de baja resistencia.

Una herramienta pensada para mediciones de precisión

Uno de los principales atributos del RM3548-50 es su capacidad para trabajar con diferentes niveles de resistencia sin depender de varios instrumentos. Cuenta con diez rangos de medición, desde el rango de 3 mΩ, con una resolución de 0.1 µΩ, hasta el rango de 3 MΩ, cuya resolución llega a 100 Ω. La corriente de prueba se adapta al rango seleccionado y puede alcanzar hasta 1 A DC en el rango más bajo.

Esta capacidad permite utilizar el equipo en tareas donde pequeñas diferencias de resistencia pueden proporcionar información importante sobre el estado de un componente. Por ejemplo, una variación en la resistencia de una conexión, un conductor o un devanado puede utilizarse como referencia durante procesos de inspección y mantenimiento.

Corrección de temperatura para resultados más consistentes

La resistencia eléctrica de determinados materiales cambia con la temperatura. Esto puede representar un desafío cuando se comparan mediciones tomadas en diferentes condiciones ambientales o durante procesos en los que el componente experimenta variaciones térmicas.

Para atender esta situación, el RM3548-50 incorpora corrección automática de temperatura. El instrumento puede utilizar el sensor de temperatura Z2002, incluido con el equipo, para medir temperaturas entre -10.0 °C y 99.9 °C y realizar cálculos que permiten expresar la resistencia corregida a una temperatura de referencia. Esto resulta particularmente interesante al trabajar con materiales cuya resistencia depende de manera significativa de su temperatura, como los conductores de cobre.

Además, el equipo puede realizar una conversión de resistencia a una temperatura estimada de motor, ampliando sus posibilidades para determinadas tareas de mantenimiento.

Funciones que simplifican el diagnóstico

El RM3548-50 incorpora funciones que van más allá de mostrar simplemente un valor numérico. Entre ellas se encuentra el comparador, que permite establecer criterios de evaluación mediante valores absolutos o porcentajes de referencia. De esta forma, el operador puede determinar rápidamente si una medición se encuentra dentro de los límites establecidos.

También dispone de funciones de promedio, retención automática, ahorro de energía y almacenamiento de configuraciones mediante paneles. Otra característica interesante es la conversión de longitud de cables, que permite calcular longitudes con una precisión de hasta 1 cm en las condiciones y aplicaciones compatibles.

Estas funciones pueden resultar útiles en procesos repetitivos, donde es necesario realizar numerosas mediciones y comparar resultados de manera uniforme.

Aplicaciones en vehículos eléctricos

El desarrollo de vehículos eléctricos ha incrementado la importancia de realizar comprobaciones precisas en conexiones, barras conductoras, baterías y motores. El RM3548-50 está orientado específicamente a este tipo de trabajos y puede utilizarse para pruebas de conexiones equipotenciales, conexiones de baterías e inspección de devanados de motores.

Hioki también señala su cumplimiento con los requisitos de UN ECE R100 relacionados con determinadas pruebas de mantenimiento de vehículos eléctricos. Para estas aplicaciones existen sondas especializadas que complementan al instrumento y facilitan la realización de mediciones en los puntos correspondientes.

Una opción para mantenimiento aeronáutico

La precisión del RM3548-50 también resulta útil en el sector aeronáutico. El instrumento puede emplearse para realizar comprobaciones de conexiones equipotenciales y evaluar diferencias de resistencia entre diferentes zonas de una aeronave.

Hioki ofrece sondas específicas para estas aplicaciones. La L2141 cuenta con una punta redondeada diseñada para realizar mediciones sin dañar determinadas superficies, mientras que la L2142 incorpora una punta más afilada que permite efectuar mediciones a través de pintura. Esto permite adaptar el método de prueba a las características del punto que se desea inspeccionar.

Seguridad durante las mediciones

Cuando se trabaja con baterías, barras conductoras u otros circuitos que pueden presentar tensión, la protección del instrumento es un aspecto importante. El RM3548-50 incorpora un sistema de protección contra sobretensión que puede detener la medición y emitir una alerta cuando detecta una entrada de voltaje incorrecta.

El circuito cuenta con protección hasta 42.4 V pico AC y 60 V DC, ayudando a proteger el equipo frente a determinadas conexiones accidentales a circuitos energizados. Esta función es especialmente relevante durante trabajos de mantenimiento en vehículos eléctricos y sistemas de baterías.

Registro y transferencia de mediciones

Para facilitar la documentación de resultados, el RM3548-50 incorpora memoria interna capaz de almacenar hasta 1,000 registros en mediciones manuales o automáticas y hasta 6,000 datos cuando se utiliza el registro por intervalos. El intervalo puede configurarse desde 0.2 hasta 10 segundos.

Los datos almacenados pueden recuperarse desde el instrumento o transferirse mediante USB en formatos como CSV y TXT. Además, al utilizar el adaptador inalámbrico Z3210, es posible habilitar comunicación Bluetooth y enviar las mediciones a smartphones o tablets mediante GENNECT Cross. La aplicación permite organizar información, analizar resultados y crear reportes, ayudando a reducir la captura manual de datos.

Portátil para trabajo en campo

El RM3548-50 mantiene un formato pensado para mantenimiento y diagnóstico directamente en el lugar de trabajo. Sus dimensiones son aproximadamente 199 × 132 × 60 mm y su peso ronda los 890 g, incluyendo baterías y protector. Puede funcionar con ocho baterías alcalinas AA o ocho baterías Ni-MH, alcanzando aproximadamente 10 horas de operación bajo las condiciones especificadas por Hioki.

El equipo incluye de serie el cable tipo clip L2107, sensor de temperatura Z2002, protector Z5041, baterías, cable USB, correa y otros accesorios. Esta configuración permite comenzar a realizar diferentes tipos de mediciones sin necesidad de adquirir por separado algunos de los elementos básicos.

En conjunto, el RESISTANCE METER RM3548-50 ofrece una solución especializada para quienes necesitan medir resistencia con gran precisión en aplicaciones de mantenimiento eléctrico. Su rango desde microohms hasta megaohms, método de cuatro terminales, corriente de prueba de hasta 1 A, compensación de temperatura, funciones de diagnóstico, memoria y conectividad lo convierten en una herramienta versátil para sectores como movilidad eléctrica, aeronáutica y mantenimiento de motores y transformadores.
