IM3590 Analizador de Impedancia Química
El IM3590 de Hioki es un analizador de impedancia de alta precisión diseñado para I+D en baterías, materiales electroquímicos y componentes electrónicos. Su rango de medición de 1 mHz a 200 kHz, junto con funciones gráficas como diagramas Cole-Cole y análisis de circuitos equivalentes, permite caracterizar con detalle fenómenos internos de baterías y materiales, como la resistividad de transferencia de carga y los procesos de difusión iónica.
Este instrumento combina mediciones rápidas, confiables y de alta precisión, incluyendo la capacidad de medir la resistencia interna de baterías sin descargarlas, barridos de frecuencia de hasta 801 puntos y análisis de cambios en intervalos de tiempo. Su versatilidad lo convierte en una herramienta ideal tanto para investigación y desarrollo como para control de calidad en baterías y dispositivos electroquímicos.
Compartir:

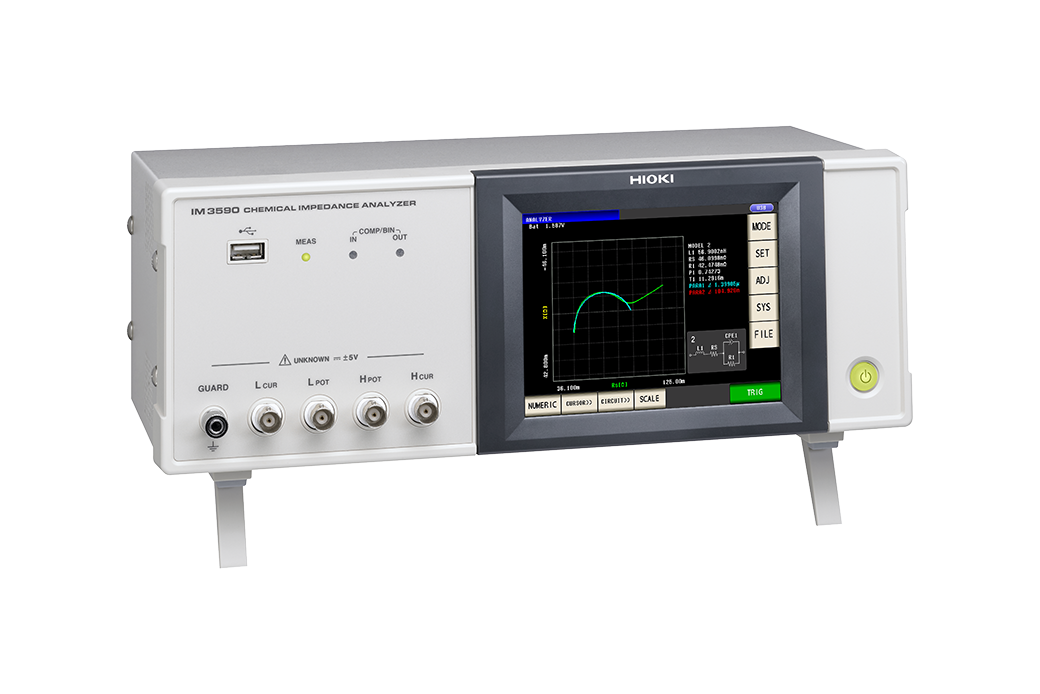

IM3590 Analizador de Impedancia Química Hioki
El IM3590 de Hioki es un analizador de impedancia avanzado diseñado para I+D en componentes y materiales electroquímicos, baterías y condensadores eléctricos de doble capa (EDLC). Su amplio rango de frecuencia y funciones gráficas lo hacen ideal para caracterizar fenómenos internos de baterías, estudiar la resistividad de transferencia de carga en la interfaz electrodo/electrolito y analizar procesos de transferencia de masa en electrolitos.
Además, el IM3590 permite monitorear el comportamiento de componentes bajo distintas condiciones de voltaje y corriente, facilitando la optimización de materiales y el diseño de baterías más eficientes. Su capacidad de generar datos precisos y visualizaciones claras ayuda a los ingenieros a tomar decisiones fundamentadas durante la investigación, desarrollo y producción.
Medición de resistencia interna de baterías y capacidades de análisis
El IM3590 puede medir la resistencia interna de baterías sin carga, ajustando automáticamente el voltaje de la batería y generando un voltaje de CC equivalente. Su rango de medición va de 10 mΩ a 10 Ω para baterías de hasta 5 V. Además, permite generar diagramas Cole-Cole, análisis de circuitos equivalentes y visualización de cambios en el comportamiento de los componentes a lo largo del tiempo mediante medición de intervalos de hasta 801 puntos.
Funciones clave y aplicaciones
-
Barrido de frecuencia de hasta 801 puntos y medición de múltiples niveles de señal (voltaje y corriente) para caracterizar componentes electrónicos, elementos piezoeléctricos y resonantes.
-
Rango de señal de 1 mHz a 200 kHz, ideal para estudiar el comportamiento iónico y la resistencia de soluciones.
-
Medición continua y de alta velocidad LCR, con barrido completo en tan solo 2 ms.
-
Precisión básica de ±0,05 %, adecuada para pruebas de componentes y aplicaciones de I+D exigentes.
El IM3590 ofrece un sistema completo para analizar la impedancia de materiales y baterías, combinando alta precisión, velocidad y capacidad gráfica avanzada para facilitar la interpretación de los fenómenos electroquímicos y eléctricos en investigación y desarrollo.
Análisis detallado de componentes electroquímicos
El IM3590 permite estudiar de manera profunda la dinámica interna de baterías y materiales electroquímicos, incluyendo la resistencia de transferencia de carga y los procesos de difusión iónica. Esto facilita la identificación de posibles limitaciones en la eficiencia de celdas de batería y ayuda a optimizar el diseño de materiales y electrodos para mejorar el rendimiento general.
Mediciones rápidas y confiables
Con una velocidad de barrido de tan solo 2 ms, el IM3590 ofrece mediciones de impedancia de alta precisión en entornos de investigación o producción. Esta capacidad de medición rápida permite obtener datos confiables incluso en pruebas de alta frecuencia o cuando se evalúan componentes que requieren monitoreo de cambios temporales o bajo diferentes condiciones de voltaje y corriente.
Flexibilidad en I+D y control de calidad
El IM3590 es ideal tanto para investigación y desarrollo como para control de calidad en baterías y dispositivos electroquímicos. Gracias a su capacidad para medir impedancia LCR, generar diagramas Cole-Cole y realizar análisis de circuitos equivalentes, los ingenieros pueden correlacionar los resultados experimentales con modelos teóricos, optimizando procesos de fabricación y mejorando la durabilidad y eficiencia de los productos finales.
| Brand | HIOKI |
|---|
