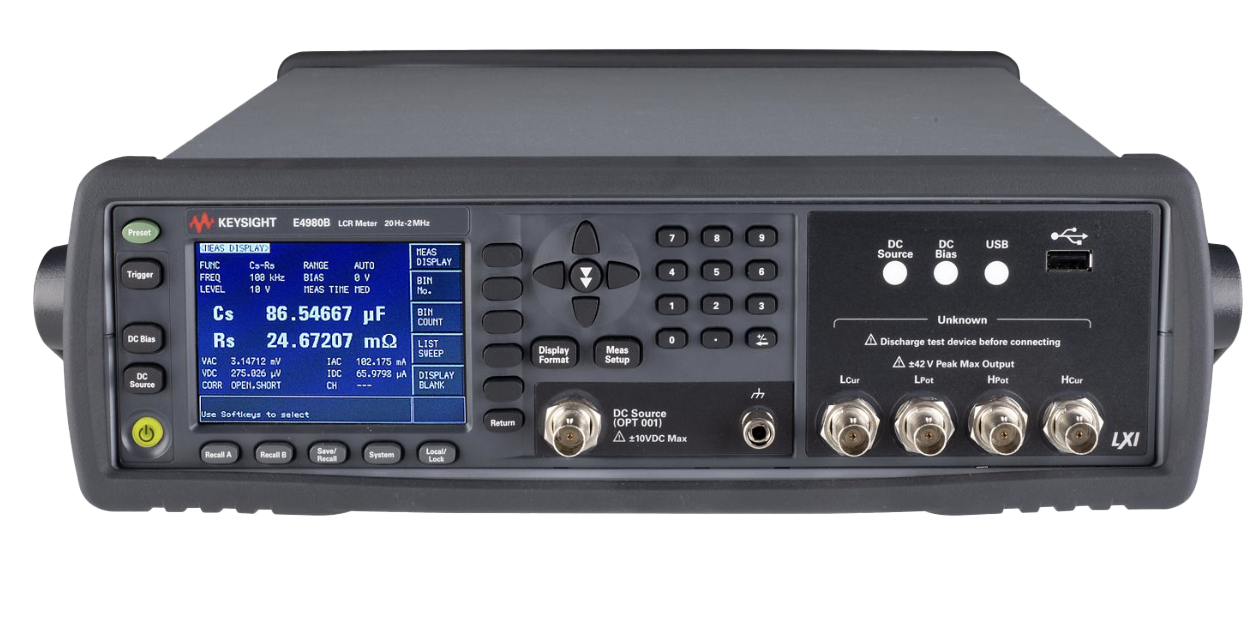

E4980BL LCR de Precisión 20 Hz a 300 kHz / 500 kHz / 1 MHz

El E4980BL de Keysight es un medidor LCR de precisión que ofrece una combinación excepcional de exactitud, rapidez y versatilidad para mediciones de impedancia. Con una frecuencia de prueba de 20 Hz a 300 kHz / 500 kHz / 1 MHz, este equipo es ideal para investigación y desarrollo (I+D), control de calidad y pruebas de fabricación de componentes electrónicos y materiales.

Gracias a su excelente desempeño en mediciones de impedancias bajas y altas, el E4980BL se ha convertido en una herramienta esencial para evaluar componentes pasivos, dispositivos electrónicos y materiales dieléctricos. Su conectividad LAN, USB y GPIB facilita la integración con sistemas de prueba automatizados y mejora la productividad en laboratorio y manufactura.

Precisión y Versatilidad en la Medición de Impedancia

El E4980BL permite medir inductancia, capacitancia, resistencia y resistencia DC con alta precisión y excelente repetibilidad. Para aplicaciones de caracterización de materiales, puede utilizarse junto con el software Keysight N1500A-005/006, simplificando la configuración de fixtures y la generación de reportes de medición.

Su arquitectura proporciona mediciones rápidas y confiables en una amplia variedad de aplicaciones, desde laboratorios de investigación hasta líneas de producción.

Amplia Compatibilidad con Fixtures de Prueba

El E4980BL es compatible con una amplia gama de accesorios y fixtures de prueba de Keysight para la evaluación de componentes discretos, dispositivos SMD y materiales. Además, incorpora funciones de compensación que reducen la influencia de los accesorios de prueba, mejorando la exactitud de las mediciones.

Conectividad y Almacenamiento Simplificado

• Interfaz USB: Permite almacenar configuraciones y facilitar la transferencia de datos hacia una PC.
• Control remoto: Las interfaces estándar LAN, USB y GPIB permiten integrar el instrumento en sistemas automatizados mediante comandos SCPI o software como Keysight PathWave BenchVue.
• Integración con PC: Su conectividad facilita la automatización de pruebas y el control remoto desde aplicaciones de medición.

Características Principales del E4980BL

• Frecuencia de prueba: 20 Hz a 300 kHz / 500 kHz / 1 MHz, con resolución de 4 dígitos.
• Precisión básica: ±0.05 % con excelente repetibilidad en impedancias bajas y altas.
• Señal de prueba ajustable: 100 μV a 2 Vrms, 1 μA a 20 mA.
• Sesgo de DC: 1.5 V / 2 V.
• Control de nivel automático (ALC) para mediciones más estables.
• Medición de resistencia DC (DCR) para una caracterización completa de componentes.
• Barrido de 201 puntos en listas de frecuencia.
• Conectividad avanzada: Interfaces LAN, USB y GPIB para integración flexible.
• Actualización de frecuencia, permitiendo ampliar el rango conforme evolucionen las necesidades de medición.

El E4980BL es la solución ideal para ingenieros y laboratorios que requieren un medidor LCR confiable, preciso y preparado para aplicaciones de investigación, desarrollo y manufactura, ofreciendo un excelente equilibrio entre rendimiento, flexibilidad y facilidad de integración.
