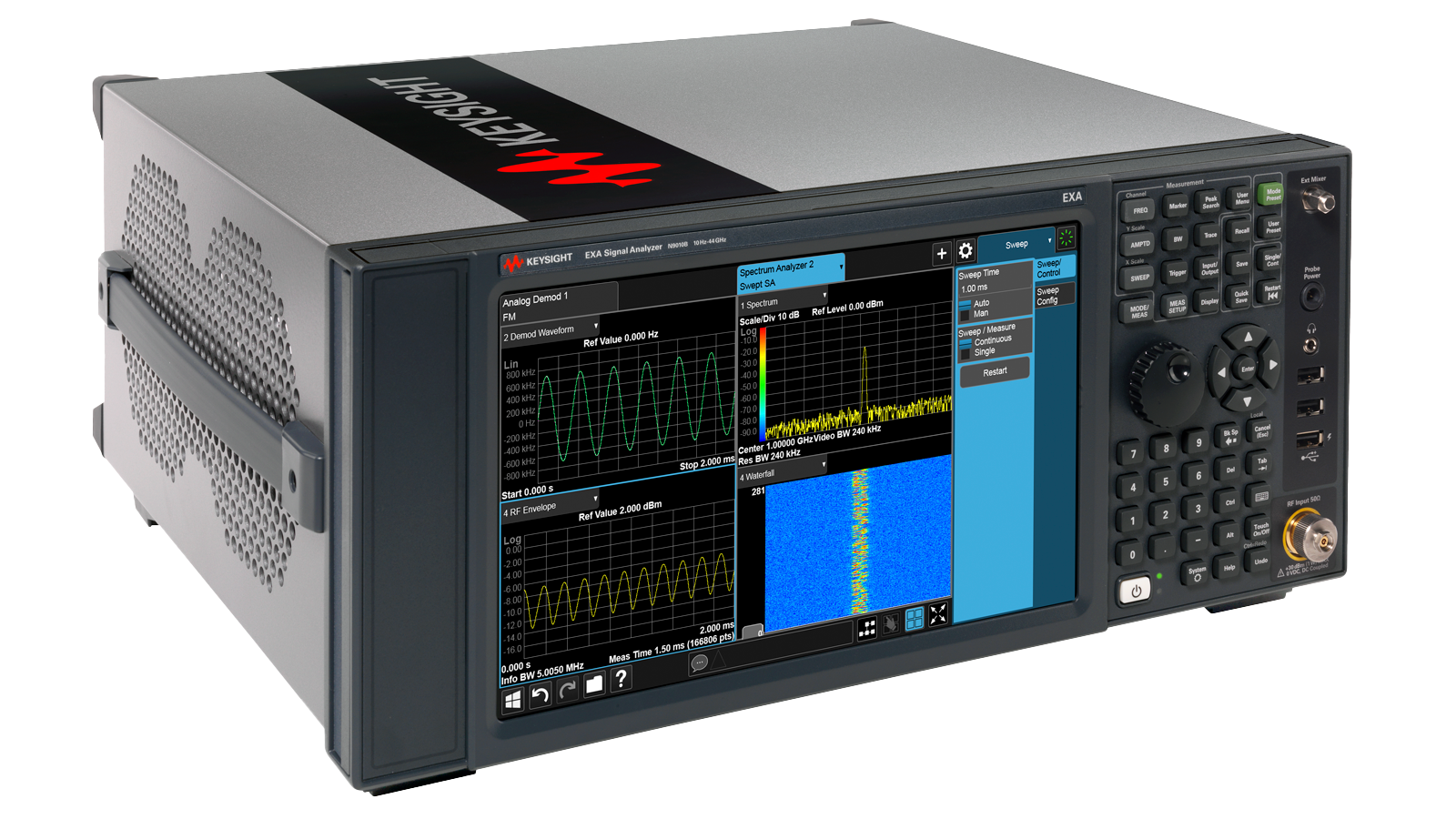

El Keysight N9010B EXA es un analizador de señales de propósito general que puede configurarse hasta 44 GHz y con un ancho de banda de análisis de hasta 40 MHz para aplicaciones de RF, microondas y ondas milimétricas.
Con aplicaciones de medición PathWave y opciones para análisis de ruido de fase, potencia y preconformidad EMI, el N9010B puede adaptarse a laboratorios de diseño, caracterización, validación y compatibilidad electromagnética.
¿Necesitas ayuda para elegir?
Habla con un especialista en instrumentación.
En el desarrollo de sistemas de radiofrecuencia, microondas y comunicaciones inalámbricas, analizar una señal requiere mucho más que conocer su frecuencia. La medición de potencia, ruido, señales espurias, distorsión y comportamiento espectral permite comprender con mayor detalle el desempeño de un dispositivo o sistema.
El Keysight N9010B EXA es un analizador de señales de la familia X-Series diseñado para realizar mediciones de RF de propósito general y aplicaciones de frecuencias de microondas. Dependiendo de la configuración seleccionada, ofrece cobertura desde 10 Hz hasta 44 GHz y un ancho de banda de análisis de hasta 40 MHz.
Su arquitectura permite combinar el análisis de espectro con diferentes aplicaciones de medición de Keysight, proporcionando una plataforma adaptable para tareas de investigación y desarrollo, validación, producción, comunicaciones y pruebas de compatibilidad electromagnética.
Una de las principales características del N9010B es su amplio rango de frecuencia.
El instrumento puede configurarse en diferentes versiones, incluyendo:
La cobertura de 44 GHz corresponde a la opción de frecuencia 544. Esto permite utilizar el N9010B para aplicaciones que abarcan desde RF convencional hasta frecuencias de ondas milimétricas.
Esta variedad de configuraciones también permite seleccionar el rango de frecuencia de acuerdo con los requerimientos concretos de cada proyecto.
El N9010B ofrece un ancho de banda de análisis de hasta 40 MHz, mediante la opción correspondiente. La configuración base incluye 25 MHz de ancho de banda, mientras que la opción B40 permite ampliar esta capacidad a 40 MHz.
Un mayor ancho de banda de análisis permite observar una porción más amplia del espectro durante una misma adquisición, algo especialmente útil al trabajar con señales de banda ancha o modulaciones modernas.
Esta característica resulta relevante en aplicaciones donde es necesario estudiar no solamente la frecuencia central de una señal, sino también su comportamiento alrededor de ella.
En muchas aplicaciones de RF es necesario detectar señales pequeñas incluso cuando existen otras señales de mayor amplitud cerca de ellas.
El N9010B ofrece un DANL de hasta -165 dBm a 1 GHz, de acuerdo con la configuración y condiciones especificadas por Keysight. También presenta un ruido de fase de -109 dBc/Hz a 1 GHz con un offset de 10 kHz.
Estas características permiten utilizar el analizador para estudiar señales de bajo nivel y evaluar aspectos como el ruido y las señales no deseadas presentes alrededor de una portadora.
En aplicaciones de diseño y caracterización, esto puede ser útil para investigar el comportamiento de transmisores, receptores, amplificadores, osciladores y otros dispositivos RF.
Los sistemas RF reales pueden contener múltiples señales simultáneas y, en ocasiones, una señal de interés puede encontrarse cerca de otra de mucha mayor amplitud.
Keysight incorpora en el EXA características orientadas a mantener la precisión de las mediciones en este tipo de escenarios, incluyendo especificaciones de exactitud de nivel, DANL y distorsión de intermodulación de tercer orden (TOI).
Esto permite utilizar el N9010B para investigar problemas relacionados con:
Estas mediciones pueden formar parte tanto de procesos de diseño como de validación y diagnóstico.
Cuando se realizan pruebas repetitivas, el tiempo necesario para completar cada medición puede convertirse en un factor importante.
El N9010B incorpora funciones de barrido rápido para determinadas mediciones de respuestas espurias, ayudando a reducir el tiempo requerido para evaluar diferentes puntos del espectro. Keysight también ofrece un modo de barrido de lista, que permite realizar mediciones de potencia en puntos de frecuencia discretos.
Estas herramientas pueden resultar útiles en entornos donde es necesario repetir mediciones sobre diferentes frecuencias, dispositivos o condiciones de prueba.
Una de las ventajas de la plataforma X-Series es la posibilidad de ampliar sus capacidades mediante aplicaciones de medición PathWave.
Dependiendo de la configuración, el N9010B puede utilizar diferentes aplicaciones especializadas para adaptar el analizador a necesidades concretas de medición.
Entre las áreas que pueden cubrirse se encuentran:
La disponibilidad de cada aplicación depende de las opciones y licencias adquiridas para el instrumento.
El N9010B puede utilizarse como plataforma para diferentes aplicaciones relacionadas con sistemas inalámbricos.
La familia X-Series cuenta con aplicaciones de medición orientadas a diferentes estándares y tecnologías de comunicación, permitiendo analizar señales moduladas y obtener parámetros específicos dependiendo de la tecnología bajo prueba.
Esto permite emplear el analizador en procesos de:
Diseño → caracterización → validación → diagnóstico → producción.
Además, Keysight continúa proporcionando actualizaciones de software para el N9010B; la documentación de soporte actual identifica versiones de firmware recientes compatibles con Windows 10 y Windows 11.
Para Inceleris, una de las características particularmente relevantes del N9010B es su posibilidad de incorporar funciones de precompliance EMI mediante la opción EMC.
Esta opción añade funciones orientadas a mediciones de preconformidad relacionadas con estándares CISPR y MIL-STD-461D/E/F.
Entre las funciones disponibles se incluyen diferentes anchos de banda y detectores utilizados en mediciones EMI, incluyendo:
Para aplicaciones CISPR, la opción proporciona anchos de banda como 200 Hz, 9 kHz, 120 kHz y 1 MHz, de acuerdo con las configuraciones establecidas para las diferentes bandas.
Esto permite utilizar el N9010B como parte de una solución de evaluación de emisiones electromagnéticas durante las etapas de desarrollo y preconformidad.
La opción EMC del N9010B contempla configuraciones para diferentes rangos de frecuencia utilizados en procedimientos CISPR y MIL-STD.
Para CISPR, por ejemplo, se contemplan las bandas:
| Banda | Rango de frecuencia | RBW CISPR |
|---|---|---|
| A | 9 kHz – 150 kHz | 200 Hz |
| B | 150 kHz – 30 MHz | 9 kHz |
| C | 30 – 300 MHz | 120 kHz |
| D | 300 MHz – 1 GHz | 120 kHz |
| E | 1 – 18 GHz | 1 MHz |
La documentación de Keysight también especifica configuraciones de ancho de banda para mediciones relacionadas con MIL-STD-461D/E/F.
Es importante señalar que estas funciones corresponden a la opción EMC y deben considerarse al configurar el instrumento de acuerdo con el procedimiento de prueba requerido.
El análisis de ruido de fase es importante en aplicaciones donde la estabilidad espectral de una señal es un parámetro crítico.
El N9010B puede incorporar una aplicación específica de medición de ruido de fase, que permite realizar diferentes tipos de mediciones, incluyendo:
La frecuencia máxima de portadora que puede analizarse mediante esta aplicación depende de la opción de frecuencia instalada y puede llegar hasta 44 GHz en la configuración correspondiente.
Esto amplía las posibilidades del instrumento para caracterizar fuentes de señal, osciladores y otros dispositivos donde el ruido de fase es relevante.
El N9010B pertenece a la plataforma X-Series de analizadores de señal de banco, por lo que combina las capacidades de medición RF con una interfaz orientada a facilitar la operación desde el propio instrumento.
La configuración actual incorpora un procesador de alto desempeño y memoria de 16 GB en determinadas configuraciones de PC, además de soporte para sistemas operativos Windows 10 y Windows 11 según la versión y actualización instalada.
La plataforma también utiliza una interfaz gráfica multitáctil en sus aplicaciones X-Series, facilitando la interacción con las mediciones y configuraciones.
Por su rango de frecuencia y las diferentes aplicaciones disponibles, el Keysight N9010B EXA puede emplearse en una amplia variedad de escenarios.
Entre ellos:
La aplicación concreta dependerá de las opciones de hardware y software seleccionadas para el N9010B.
El concepto modular del N9010B permite configurar el instrumento de acuerdo con las necesidades específicas de medición.
Es posible seleccionar diferentes rangos de frecuencia, ancho de banda, opciones de preamplificación, aplicaciones de medición y funciones especializadas. Esto permite crear una configuración enfocada en las necesidades reales del laboratorio o proceso de prueba.
Por ejemplo, un laboratorio dedicado a RF puede requerir principalmente análisis de espectro y mediciones de potencia, mientras que un laboratorio de EMC puede incorporar la opción EMC para realizar mediciones de preconformidad.
El Keysight N9010B EXA combina un amplio rango de frecuencia, capacidades de análisis de señales y una plataforma de aplicaciones que puede adaptarse a diferentes necesidades.
Con configuraciones que alcanzan hasta 44 GHz, ancho de banda de análisis de hasta 40 MHz, DANL de hasta -165 dBm a 1 GHz y aplicaciones especializadas para diferentes tipos de medición, el N9010B puede formar parte de laboratorios de investigación y desarrollo, caracterización RF, producción y pruebas de preconformidad.
Además, mediante la opción EMC, puede incorporar funciones específicas para mediciones de preconformidad EMI relacionadas con CISPR y MIL-STD-461D/E/F, lo que amplía su utilidad para laboratorios que trabajan en compatibilidad electromagnética.
