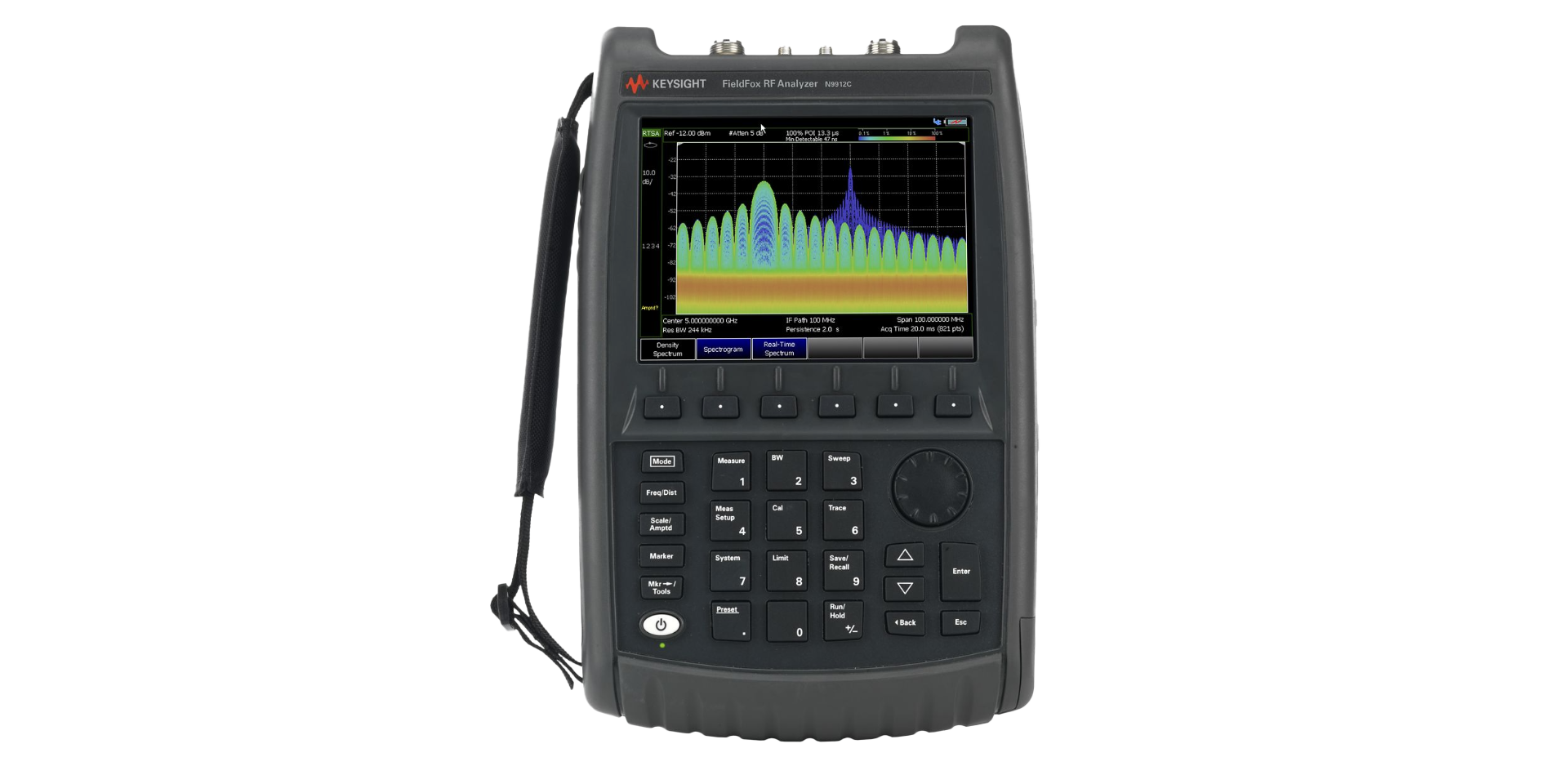

El Keysight N9912C FieldFox es un analizador RF portátil y definido por software que puede configurarse para análisis de espectro, redes vectoriales y pruebas de cables y antenas, con cobertura de hasta 10 GHz.
Su diseño portátil y sus opciones de software permiten realizar mediciones de RF directamente en campo, desde caracterización de dispositivos y antenas hasta diagnóstico de cables, análisis de interferencias y pruebas para sistemas inalámbricos.
¿Necesitas ayuda para elegir?
Habla con un especialista en instrumentación.
Las mediciones de radiofrecuencia requieren instrumentos capaces de adaptarse a diferentes escenarios: desde la caracterización de componentes y antenas hasta la detección de interferencias, mantenimiento de infraestructura y diagnóstico de sistemas RF.
El Keysight N9912C FieldFox es un analizador RF portátil de la serie C diseñado para llevar capacidades de análisis de laboratorio directamente al campo. Su arquitectura definida por software permite configurar y ampliar sus funciones mediante licencias, de manera que un mismo instrumento puede utilizarse para diferentes necesidades de medición.
El N9912C puede configurarse con funciones de analizador de espectro (SA), analizador vectorial de redes (VNA) y analizador de cables y antenas (CAT), con una frecuencia máxima configurable de hasta 10 GHz. Además, ofrece un ancho de banda de análisis de hasta 40 MHz.
Una de las principales características de FieldFox es su formato portátil. A diferencia de un analizador de banco convencional, el N9912C está pensado para realizar mediciones directamente donde se encuentra el sistema que se desea evaluar.
Esto resulta especialmente útil cuando el equipo bajo prueba forma parte de una instalación, sistema de comunicaciones, infraestructura RF, antena o cableado que no puede trasladarse fácilmente a un laboratorio.
Keysight describe FieldFox como una plataforma ligera, robusta y alimentada por batería, desarrollada para realizar mediciones de RF en condiciones de trabajo exigentes.
De esta manera, el N9912C puede utilizarse tanto para tareas de mantenimiento rutinario como para diagnóstico y resolución de problemas más detallados.
El concepto de instrumento definido por software es uno de los aspectos más importantes del N9912C.
En lugar de limitar sus capacidades a una configuración fija de hardware, Keysight permite habilitar diferentes funciones mediante licencias. Esto permite seleccionar las capacidades necesarias inicialmente y posteriormente ampliar el instrumento cuando cambien los requerimientos de medición.
Entre las funciones que pueden configurarse se encuentran:
La disponibilidad de cada función depende de las opciones adquiridas para el instrumento.
Cuando se configura con las opciones correspondientes, el N9912C puede funcionar como analizador de espectro, permitiendo observar señales RF y analizar parámetros como frecuencia, potencia y comportamiento espectral.
La plataforma ofrece diferentes rangos de frecuencia configurables. Para el N9912C, el análisis de espectro puede cubrir desde 3 kHz hasta 4 GHz, 6.5 GHz o 10 GHz, dependiendo de la opción instalada.
Esta flexibilidad permite utilizar el instrumento en aplicaciones que van desde el análisis de señales de baja frecuencia dentro del ámbito RF hasta sistemas que operan en bandas de varios gigahercios.
Además, el FieldFox puede incorporar capacidades de análisis en tiempo real, con hasta 40 MHz de ancho de banda, para facilitar la captura de señales que pueden ser difíciles de observar mediante un análisis convencional.
El N9912C también puede configurarse como analizador vectorial de redes (VNA).
Esta función permite realizar mediciones de parámetros S para estudiar el comportamiento de dispositivos y redes de RF. Dependiendo de la opción instalada, el equipo puede realizar mediciones completas de dos puertos de S11, S21, S12 y S22, con cobertura de hasta 10 GHz.
Estas capacidades permiten caracterizar componentes como:
El análisis vectorial también puede complementarse con funciones de medición en el dominio del tiempo, permitiendo analizar respuestas y localizar determinados eventos o discontinuidades.
Otra de las funciones disponibles para el N9912C es el Cable and Antenna Analyzer (CAT).
Con la opción correspondiente, el FieldFox puede utilizarse para comprobar el desempeño de sistemas de cableado y antenas hasta 10 GHz. Keysight ofrece opciones CAT de 4, 6.5 y 10 GHz para este modelo.
Esta capacidad resulta especialmente relevante para trabajos de instalación, mantenimiento y diagnóstico de sistemas de comunicación RF.
Entre las aplicaciones se encuentran la evaluación de cables, antenas y conexiones, así como la identificación de problemas que pueden afectar el desempeño de un sistema.
Una de las herramientas disponibles para el N9912C es la reflectometría en el dominio del tiempo (TDR).
Esta función permite analizar un cable para identificar la ubicación y naturaleza de determinadas fallas o discontinuidades. De esta manera, el usuario puede obtener información sobre dónde se encuentra un problema sin tener que desmontar necesariamente toda la instalación.
Para equipos utilizados en mantenimiento e instalación, esta capacidad puede complementar las mediciones tradicionales de pérdida de retorno y otros parámetros de RF.
En aplicaciones reales, una parte importante del diagnóstico de RF consiste en identificar señales no deseadas que pueden afectar el desempeño de un sistema.
El ecosistema FieldFox incorpora herramientas orientadas a la detección y localización de interferencias, incluyendo aplicaciones para analizar señales y registrar información relacionada con el entorno RF.
Keysight también ofrece funciones como el Interference Finder, que pueden utilizarse junto con antenas de dirección para apoyar procesos de localización de fuentes de interferencia.
Esto convierte al FieldFox en una herramienta que puede utilizarse no solamente para caracterizar dispositivos, sino también para tareas de diagnóstico y mantenimiento de sistemas RF.
El N9912C puede configurarse con diferentes funciones destinadas a pruebas de redes inalámbricas, incluyendo herramientas para aplicaciones 5G NR y LTE.
Entre las capacidades disponibles dentro del ecosistema FieldFox se encuentran mediciones over-the-air, análisis de canales y mediciones relacionadas con cobertura y potencia de señales.
El analizador también puede incorporar funciones de GPS/GNSS, permitiendo asociar mediciones con información de ubicación y tiempo, una característica útil para determinadas tareas de análisis y monitoreo en campo.
Uno de los objetivos de la plataforma FieldFox es reunir varias herramientas de RF en un mismo instrumento portátil.
En el caso del N9912C, la combinación de las funciones disponibles permite reducir la necesidad de transportar diferentes instrumentos para tareas de mantenimiento, diagnóstico y caracterización.
Por ejemplo, dependiendo de su configuración, un mismo equipo puede utilizarse para:
Analizar una señal → revisar un cable → medir una antena → caracterizar una red → localizar una interferencia.
Esta flexibilidad resulta particularmente interesante para ingenieros y técnicos que necesitan desplazarse entre diferentes ubicaciones para realizar pruebas.
| Característica | N9912C |
|---|---|
| Tipo de instrumento | Analizador RF portátil FieldFox |
| Frecuencia máxima | Hasta 10 GHz |
| Rango de frecuencia | Desde 3 kHz, dependiendo de la función/opción |
| Analizador de espectro | Opcional/configurable |
| Analizador vectorial de redes | Opcional/configurable |
| Analizador de cables y antenas | Opcional/configurable |
| Ancho de banda de análisis | Hasta 40 MHz |
| Arquitectura | Definida por software |
| Actualización | Mediante licencias de software |
| Aplicaciones | RF, microondas, comunicaciones, antenas, cables, mantenimiento y diagnóstico |
Los rangos y funciones concretas dependen de la configuración y las opciones instaladas en cada N9912C.
Gracias a su combinación de funciones, el Keysight N9912C FieldFox puede emplearse en diferentes áreas relacionadas con RF y microondas.
Algunas aplicaciones incluyen:
La variedad exacta de aplicaciones dependerá de las licencias y opciones seleccionadas para el instrumento.
El Keysight N9912C está planteado como una plataforma que puede adaptarse conforme evolucionan las necesidades de medición.
Su arquitectura definida por software permite comenzar con una configuración determinada y posteriormente incorporar funciones adicionales mediante licencias. Keysight señala que el modelo puede combinar y actualizar capacidades de VNA y analizador de espectro, así como otras aplicaciones especializadas.
Esto permite configurar el instrumento de acuerdo con el tipo de trabajo que se realiza actualmente y ampliar sus posibilidades cuando sea necesario.
El N9912C FieldFox combina portabilidad, análisis RF y una arquitectura definida por software en un solo instrumento.
Con una frecuencia configurable de hasta 10 GHz, capacidades de análisis de espectro, VNA y pruebas de cables y antenas, además de herramientas adicionales para diagnóstico e interferencias, ofrece una plataforma adaptable para diferentes escenarios de medición.
Su formato portátil permite trasladar las mediciones directamente al lugar donde se encuentra el sistema bajo prueba, mientras que las licencias de software permiten ampliar sus capacidades conforme cambian los requerimientos.
