PD3129-10 Detector de Fase

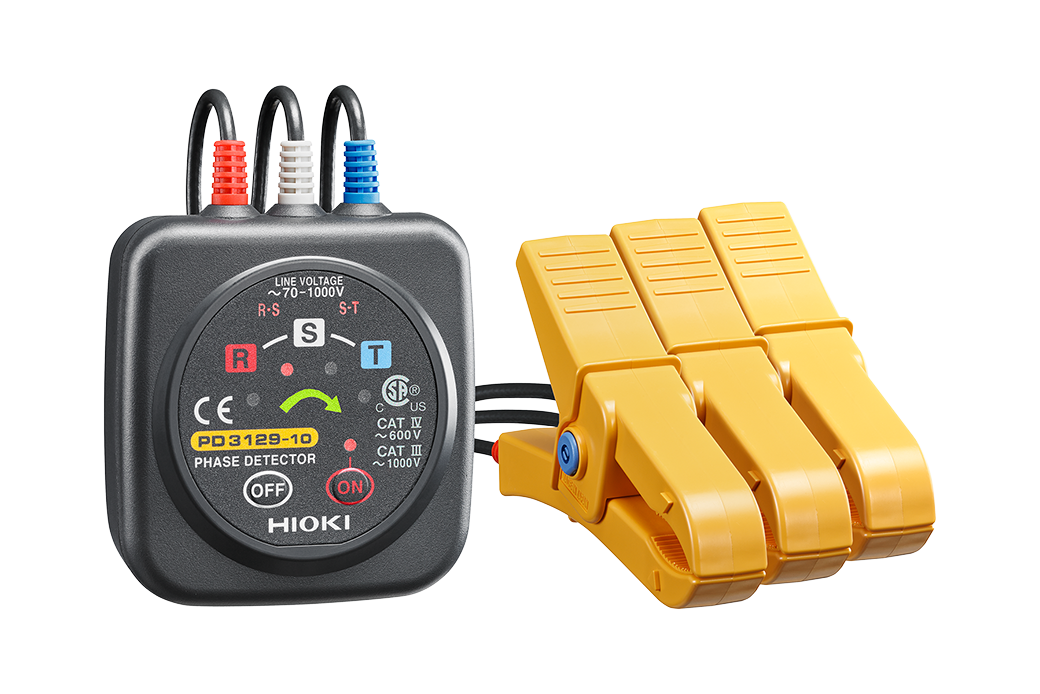

PD3129-10 Detector de Fase Medición de rotación de fase segura y sin contacto Hioki

El Hioki PD3129-10 es un avanzado medidor de rotación de fase diseñado para garantizar la máxima seguridad y eficiencia durante trabajos eléctricos en entornos industriales, comerciales y de construcción. Este instrumento permite identificar la secuencia de fases en sistemas trifásicos de manera rápida y confiable, operando con líneas de voltaje que van de 70 V a 1000 V. Su tecnología de medición sin contacto elimina la necesidad de pinzas metálicas o contacto directo con los conductores, lo que protege al usuario frente a descargas eléctricas y facilita inspecciones en cables aislados sin comprometer la seguridad.

Hioki ha desarrollado este detector con un enfoque en la practicidad y la documentación visual. La flecha LED central se ilumina en color verde para indicar la fase normal, permitiendo una interpretación clara y directa de la secuencia de fases. Este indicador no solo facilita la identificación in situ, sino que también permite capturar imágenes precisas para incluir en informes técnicos de finalización de proyectos, garantizando que la instalación se ha realizado correctamente y cumpliendo con las normas de seguridad eléctrica.

Diseño seguro y funciones intuitivas

El PD3129-10 emplea pinzas sin contacto metálicas, que simplemente se colocan sobre el aislamiento del cableado para detectar la fase mediante inducción estática. Esto significa que el instrumento puede determinar la dirección de la fase sin exponer al operador a ningún riesgo eléctrico directo. Además, la señalización visual se complementa con alertas sonoras: los pitidos intermitentes indican la fase positiva, mientras que un tono continuo señala la fase inversa, lo que facilita la interpretación inmediata de los resultados en entornos ruidosos o con visibilidad limitada.

El medidor también incorpora una base magnética con cuatro imanes en la parte posterior, que permite fijarlo a paneles de distribución u otras superficies metálicas. Esta característica libera las manos del operador, aumentando la eficiencia durante la inspección, instalación o mantenimiento de sistemas eléctricos trifásicos. Gracias a esta funcionalidad, los técnicos pueden realizar múltiples tareas de manera simultánea, optimizando el flujo de trabajo y reduciendo el tiempo de intervención.

Aplicaciones en entornos industriales y comerciales

El PD3129-10 es ideal para renovaciones y ampliaciones de plantas industriales, edificios comerciales y sistemas de distribución eléctrica trifásica, donde se requiere conocer la secuencia de fases de forma rápida y segura. Su rango de operación, de 70 a 1000 V CA a 50/60 Hz, permite utilizarlo tanto en instalaciones de media como de alta tensión dentro de los límites de categoría de seguridad CAT IV 600 V y CAT III 1000 V. Esto asegura que el instrumento cumpla con los estándares internacionales para mediciones seguras en entornos donde la tensión puede variar o estar expuesta a sobretensiones transitorias.

La facilidad de lectura y la claridad de la indicación LED verde hacen que este dispositivo sea especialmente útil en sistemas donde la documentación visual es requerida. Esto incluye la creación de informes de instalación, auditorías de seguridad eléctrica y procedimientos de verificación en proyectos de gran escala. La combinación de detección sin contacto, señalización visual y alertas sonoras asegura que los técnicos puedan completar sus tareas con precisión y seguridad, minimizando riesgos y errores de interpretación.

Especificaciones técnicas principales

• Funciones: Detección de fase positiva y negativa

• Método de detección de voltaje: Inducción estática

• Rango de voltaje: 70 a 1000 V CA (onda sinusoidal, 50/60 Hz)

• Rango de frecuencia: 45 Hz a 66 Hz

• Objeto a conectar: Cableado aislado de 7 mm a 40 mm de diámetro (0,28 a 1,57 pulg.)

• Categoría de seguridad: CAT IV 600 V, CAT III 1000 V

Estas especificaciones permiten que el PD3129-10 se utilice de manera segura en una amplia variedad de instalaciones eléctricas trifásicas, desde pequeños tableros de distribución hasta plantas industriales complejas. Su diseño compacto, seguro y fácil de usar lo convierte en un aliado confiable para técnicos eléctricos, ingenieros de mantenimiento y personal de inspección que necesitan medir la secuencia de fases de manera precisa y documentada.

El Hioki PD3129-10 combina seguridad, eficiencia y facilidad de uso en un solo instrumento, ofreciendo mediciones de fase sin contacto, indicaciones visuales claras y alertas sonoras confiables. Su compatibilidad con cables aislados de diferentes tamaños, junto con la base magnética y la indicación LED de fase normal, lo hacen ideal para cualquier profesional que requiera realizar inspecciones rápidas y seguras en sistemas eléctricos trifásicos. Con este detector, la identificación de la secuencia de fases, la documentación de instalaciones y la protección del operador se llevan a cabo de manera eficiente, confiable y cumpliendo con los estándares de seguridad internacionales.
