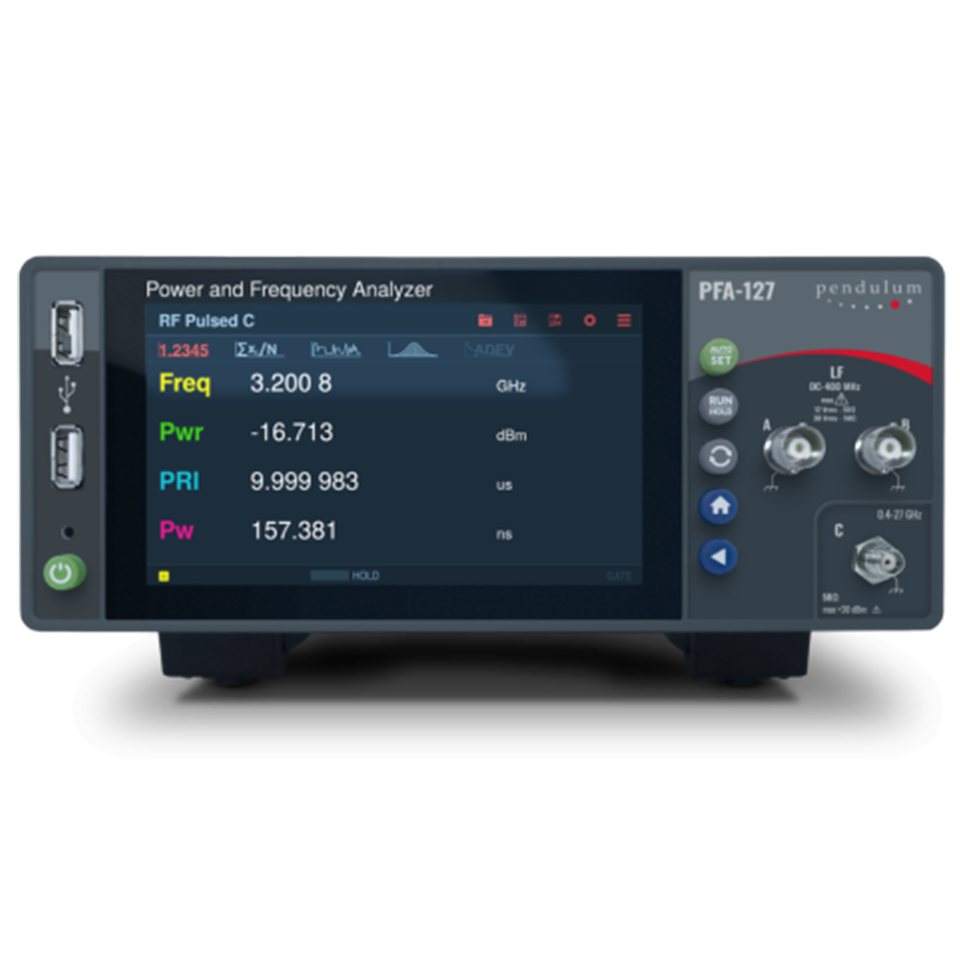

El PFA-127 Medidor de Potencia y Analizador de Frecuencia de RF de Pendulum integra en un solo instrumento el análisis de potencia y frecuencia RF, con capacidad para trabajar con señales CW, moduladas y pulsadas. Su velocidad de hasta 20 MMeas/s y medición sin tiempo muerto permiten estudiar cambios rápidos, mientras que su rango de frecuencia puede ampliarse hasta 27 GHz.
Gracias a sus funciones de análisis de potencia, frecuencia, pulsos, modulación y banda base, el PFA-127 es una solución versátil para aplicaciones de investigación y desarrollo, radar, microondas, telecomunicaciones y pruebas de producción que requieren mediciones rápidas y precisas.
¿Necesitas ayuda para elegir?
Habla con un especialista en instrumentación.
En las aplicaciones modernas de radiofrecuencia y microondas, la capacidad de observar con precisión el comportamiento de una señal puede marcar la diferencia entre una caracterización eficiente y un proceso de pruebas complejo. El PFA-127 Medidor de Potencia y Analizador de Frecuencia de RF de Pendulum ha sido desarrollado precisamente para simplificar este tipo de mediciones, integrando en un solo instrumento funciones de análisis de potencia y frecuencia para señales RF continuas, moduladas y pulsadas.
El PFA-127 representa un nuevo concepto dentro de la instrumentación para RF y microondas, ya que permite realizar mediciones paralelas de potencia, frecuencia, ancho de pulso y PRI (Pulse Repetition Interval) sin intervalos de tiempo muerto. Su entrada de RF puede trabajar hasta 27 GHz, mientras que el instrumento también incorpora dos entradas independientes de hasta 400 MHz para análisis adicionales y correlación con señales de banda base.
Una de las principales ventajas del PFA-127 es la integración de funciones que normalmente podrían requerir diferentes instrumentos. Pendulum lo plantea como una alternativa capaz de combinar las funciones de un analizador de frecuencia de microondas y un medidor de potencia RF en un mismo equipo.
Esta arquitectura permite analizar simultáneamente la frecuencia y la potencia de una señal y observar cómo ambas variables evolucionan con el tiempo. De esta manera, el usuario puede estudiar tendencias, variaciones rápidas y características de modulación sin tener que cambiar constantemente entre diferentes instrumentos.
El equipo alcanza una velocidad de medición de hasta 20 millones de mediciones por segundo (20 MMeas/s) y puede trabajar con intervalos de muestreo de hasta 50 ns. Esta velocidad resulta especialmente útil para aplicaciones donde es necesario identificar cambios rápidos en las señales o analizar eventos que podrían pasar desapercibidos con sistemas de medición más lentos.
El PFA-127 puede analizar señales CW (onda continua), moduladas y pulsadas, ofreciendo herramientas para estudiar diferentes comportamientos dentro de una misma plataforma. Entre los formatos de modulación que puede caracterizar se encuentran FM, PWM, FSK, BPSK y AM.
Para aplicaciones con señales pulsadas, el instrumento permite analizar parámetros como frecuencia, potencia, ancho de pulso y PRI, además de observar las variaciones entre pulsos. La medición sin tiempo muerto contribuye a evitar la pérdida de eventos durante el proceso de adquisición, algo especialmente importante al trabajar con señales rápidas o patrones de pulsos complejos.
Estas capacidades hacen que el PFA-127 sea una herramienta interesante para aplicaciones relacionadas con radar, microondas, telecomunicaciones inalámbricas, componentes RF e investigación y desarrollo. El fabricante también lo orienta a pruebas de producción y verificación de desempeño de equipos instalados en campo.
Otro elemento destacado del PFA-127 es su analizador de intervalo de tiempo de dos canales para señales de hasta 400 MHz. Las entradas de banda base comparten la misma referencia temporal que las mediciones RF, permitiendo relacionar eventos de la señal de banda base con el comportamiento observado en RF.
Esta capacidad puede resultar especialmente útil durante el desarrollo y caracterización de sistemas de comunicación y microondas, ya que permite estudiar la relación entre diferentes partes de una señal y comprender con mayor detalle cómo determinados eventos de banda base se reflejan en la señal de RF.
La resolución temporal puede llegar hasta 7 ps mediante la opción de alta resolución, mientras que la resolución de potencia alcanza 0.01 dB con un tiempo de compuerta de 1 µs. El equipo también puede alcanzar una resolución de frecuencia de hasta 13 dígitos por segundo utilizando mejora estadística.
Para facilitar la interpretación de las mediciones, el PFA-127 incorpora una interfaz gráfica que permite consultar los resultados tanto numéricamente como mediante diferentes representaciones visuales.
El usuario puede visualizar simultáneamente frecuencia y potencia RF, además de utilizar vistas de tendencia, modulación, distribución y Allan Deviation (ADEV). Estas herramientas permiten analizar desde cambios lentos y estabilidad de la señal hasta variaciones rápidas relacionadas con la modulación.
La pantalla táctil a color de 5 pulgadas, junto con el soporte para mouse y la interfaz web integrada, facilita la operación tanto en el laboratorio como en entornos de producción. Las funciones de zoom, desplazamiento y lectura mediante cursor también ayudan a examinar con mayor detalle determinados eventos dentro de los datos obtenidos.
El PFA-127 también ofrece flexibilidad para adaptarse a diferentes necesidades de medición. El modelo puede comenzar con un rango de frecuencia RF de 15 GHz y posteriormente actualizarse mediante licencia de software a 20 GHz o 27 GHz, permitiendo ampliar sus capacidades sin necesidad de sustituir el instrumento completo.
También existen opciones relacionadas con la resolución temporal, generación de pulsos, mediciones TIE para análisis de jitter y wander, Frequency Offset y funciones de ADEV para caracterización de estabilidad de osciladores.
En cuanto a conectividad, el instrumento cuenta con Ethernet y USB, soporte WLAN mediante adaptador USB y una opción GPIB. Esto permite integrarlo en sistemas automatizados y facilitar el control remoto, la adquisición de datos y la supervisión de las mediciones.
La combinación de velocidad, análisis simultáneo y flexibilidad convierte al PFA-127 en una solución orientada a diferentes etapas del desarrollo de productos y sistemas RF.
En investigación y desarrollo puede utilizarse para caracterizar componentes y estudiar señales de microondas. En producción, su capacidad para realizar mediciones rápidas y paralelas puede contribuir a reducir tiempos de prueba y simplificar la configuración del sistema. También puede emplearse en la verificación de equipos de radar, sistemas inalámbricos y otros dispositivos donde la potencia y la frecuencia deben supervisarse con precisión.
Al integrar varias funciones en una sola plataforma, el PFA-127 puede ayudar a reducir el espacio ocupado por la instrumentación y, dependiendo de la aplicación, sustituir configuraciones basadas en instrumentos independientes. Pendulum señala precisamente como una de sus ventajas la posibilidad de combinar en un solo equipo funciones que normalmente se realizarían mediante un analizador de frecuencia y un medidor de potencia RF.
El PFA-127 Medidor de Potencia y Analizador de Frecuencia de RF de Pendulum ofrece una propuesta enfocada en las necesidades actuales de medición RF: velocidad elevada, análisis paralelo, adquisición sin tiempo muerto y capacidad para estudiar tanto señales continuas como moduladas y pulsadas.
Con un rango ampliable hasta 27 GHz, mediciones de potencia y frecuencia simultáneas, análisis de señales pulsadas, entradas de banda base y diferentes opciones de configuración, el PFA-127 puede convertirse en una herramienta versátil para laboratorios de I+D, radar, microondas, telecomunicaciones y pruebas de producción.
