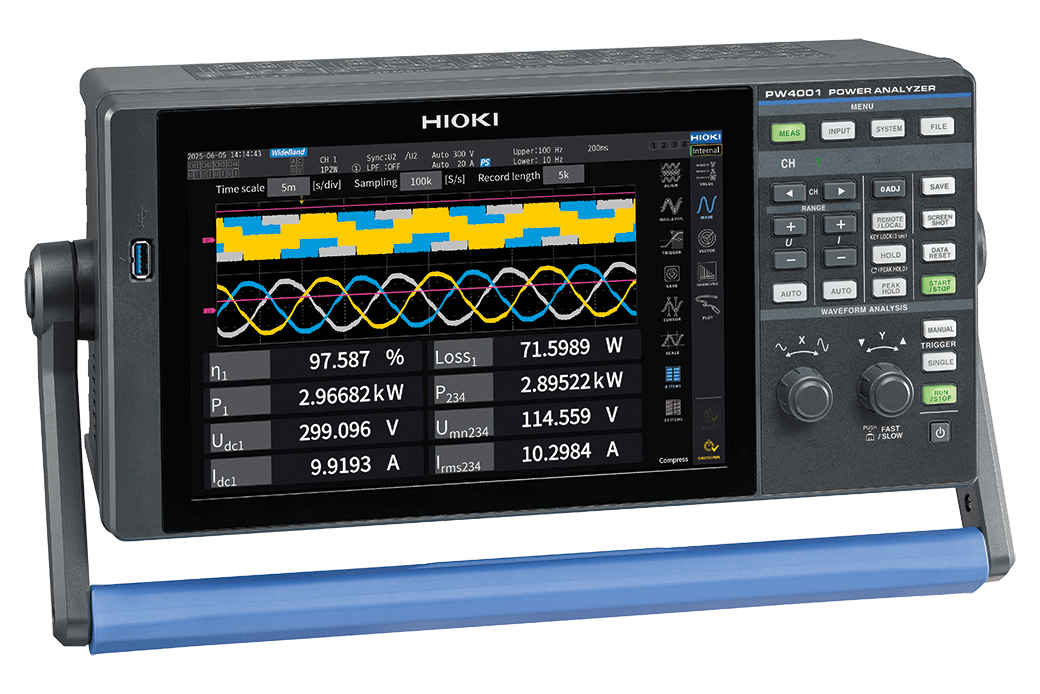

PW4001 Analizador de Potencia

PW4001 Analizador de potencia portátil de 4 canales con alta precisión para aplicaciones automotrices

Precisión profesional en un formato portátil

El PW4001 de Hioki es un analizador de potencia portátil de cuatro canales que combina una precisión de laboratorio con la versatilidad necesaria para pruebas en campo. Este instrumento redefine los estándares de exactitud en mediciones de potencia gracias a su precisión básica de ±0,04 %, la más alta alcanzada por Hioki en mediciones de corriente continua (CC). Además, ofrece un ancho de banda de frecuencia de hasta 600 kHz, manteniendo su rendimiento de alta precisión en todo el rango, lo que garantiza resultados estables y confiables tanto en aplicaciones de baja frecuencia como en sistemas de alta frecuencia.

Su diseño compacto y robusto permite trasladar la precisión de un laboratorio directamente al entorno de trabajo, lo que lo convierte en la herramienta ideal para investigación, desarrollo, pruebas de campo, validación de productos e inspección en líneas de producción. De esta forma, el PW4001 no solo es un instrumento de medición, sino también un aliado en la optimización de la eficiencia energética y el aseguramiento de la calidad en sistemas eléctricos automotrices y de conversión de energía.

Características destacadas

• Precisión básica: ±0,04 %

• Rango de temperatura de operación: -20 °C a +50 °C

• Ancho de banda de frecuencia: desde CC hasta 600 kHz

• Compatibilidad con CAN y CAN FD para comunicación directa con sistemas automotrices

• Corrección automática de desfase al utilizar sensores de corriente Hioki

Rendimiento de laboratorio, diseñado para el campo

El PW4001 está preparado para afrontar los desafíos de medición más exigentes en la industria automotriz y energética. Su capacidad para ofrecer mediciones confiables en sistemas de propulsión eléctrica (xEV), evaluar la eficiencia de convertidores CC-CC e inversores, y analizar la eficiencia de motores eléctricos, lo posiciona como un instrumento de nueva generación. Su alta velocidad de actualización de datos (1 ms) y su ancho de banda de 600 kHz permiten capturar con precisión los fenómenos transitorios y las pérdidas momentáneas de potencia, esenciales para la evaluación del rendimiento en vehículos eléctricos e híbridos.

El instrumento detecta de manera automática los estados de carga y regeneración de energía, lo que facilita el cálculo de eficiencia en motores y sistemas de conversión. Así, los ingenieros pueden capturar fluctuaciones de potencia en milisegundos, evaluar el comportamiento del inversor y obtener datos cuantificables de alta confiabilidad.

Configuración simplificada para pruebas de autonomía

El PW4001 está optimizado para reducir tiempos de preparación durante las pruebas de conducción y mediciones de rango de autonomía. Su diseño permite mantener la precisión incluso en condiciones extremas, como temperaturas de −7 °C, y su instalación es flexible gracias a la entrada directa de voltaje CAN. Además, puede colocarse en el lateral del vehículo o dentro de cámaras frigoríficas sin comprometer la calidad de los datos.
Su arquitectura modular permite ampliar canales mediante unidades sincronizadas, garantizando una adquisición de datos rápida, compacta y segura.

Listo para pruebas en carretera

Diseñado específicamente para mediciones en condiciones reales de conducción, el PW4001 puede operar sin necesidad de modificar el vehículo. Su compatibilidad con la interfaz OBD-II y su rango de alimentación de 10,5 V a 28 V CC permiten una integración directa en automóviles de prueba. El instrumento mantiene su rendimiento incluso en entornos hostiles, con un rango térmico de operación entre −20 °C y +50 °C. Gracias a la conexión CAN OBD-II, el analizador obtiene información del vehículo en tiempo real de manera segura, lo que facilita el análisis de desempeño energético durante las pruebas dinámicas.

Control de calidad y validación en producción

El PW4001 no solo mide potencia; también proporciona formas de onda detalladas y valores numéricos simultáneamente, lo que permite validar la calidad de los sistemas eléctricos en procesos de producción en masa. Con una precisión de ±0,04 % a CC y 50/60 Hz, y una entrada directa de voltaje de hasta 1500 V CC, ofrece un nivel de confianza superior en la verificación de eficiencia energética. Su frecuencia de muestreo de 2,5 MHz permite observar con claridad los eventos de conmutación de alta velocidad en convertidores e inversores.

Compacto, preciso y fácil de instalar

El diseño delgado de sus sensores de corriente tipo pinza facilita la instalación incluso en espacios reducidos, optimizando el trabajo en entornos complejos como compartimientos de motor. Esto reduce significativamente el tiempo de preparación en pruebas de rendimiento y eficiencia, al mismo tiempo que minimiza el riesgo de daño en los sensores. Cumple con las normas internacionales WLTP y SAE J1634, y ofrece mediciones de corriente CA/CC de hasta 200 A con una precisión en CC del 0,07 %.

En conjunto, el Hioki PW4001 se consolida como una solución avanzada para mediciones precisas de potencia eléctrica, combinando portabilidad, exactitud y confiabilidad. Ya sea en laboratorio, línea de producción o en carretera, este analizador ofrece la calidad necesaria para impulsar el desarrollo y la validación de las tecnologías eléctricas del futuro.
