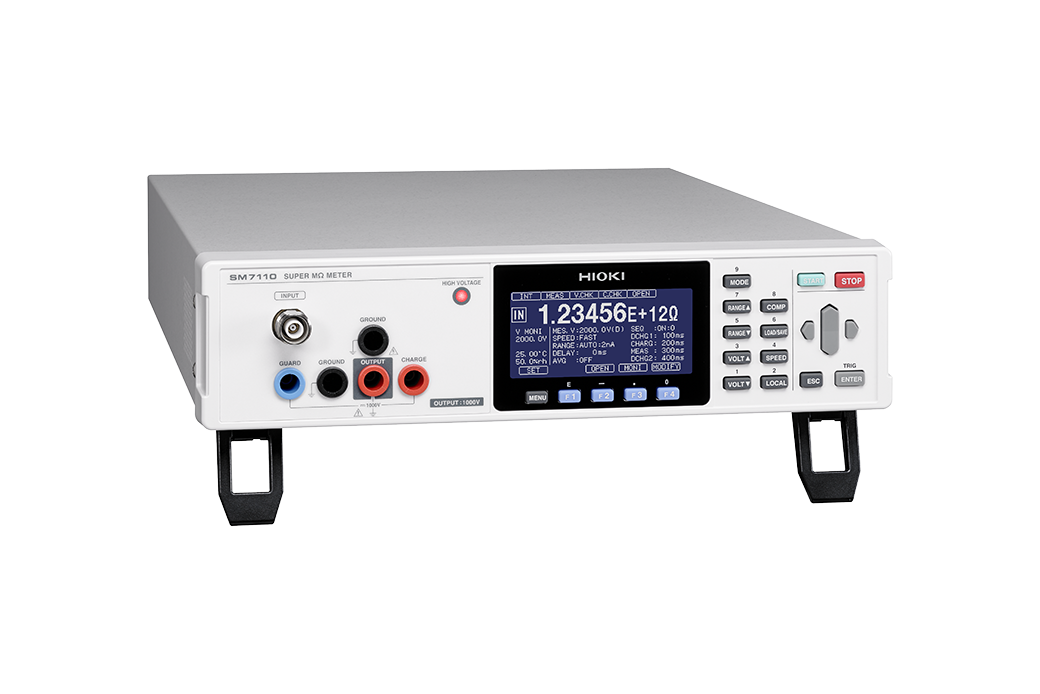

SM7110 Medidor Super Megohm

La serie SM de Hioki está compuesta por medidores de súper megaohmios especializados en pruebas de corriente extremadamente baja y resistencia elevada, alcanzando una resolución mínima de 0,1 fA. Estos instrumentos han sido desarrollados para proporcionar resultados de gran precisión en entornos de producción masiva. En particular, el modelo SM7110 permite evaluar el desempeño de componentes electrónicos empleados en aplicaciones como vehículos híbridos y teléfonos inteligentes, con una salida de voltaje de prueba de hasta 1000 V.

Características destacadas

• 300 veces mayor inmunidad al ruido que equipos previos.

• Voltaje máximo de salida: 1000 V (SM7110).

• Lecturas de hasta: 2 × 10^19 Ω.

• Resolución mínima: 0,1 fA.

• Conexiones integradas E/S EXT, RS-232C, GP-IB y USB.

• Versatilidad 4 en 1: medidor de alta resistencia, electrómetro, picoamperímetro y medidor IR.

• Capacidad para medir la resistencia de diferentes materiales con electrodos opcionales.

Flexibilidad y aplicaciones

Gracias a su diseño multipropósito, el SM7110 integra en un solo equipo funciones de electrómetro, medidor de infrarrojos y picoamperímetro. Con una capacidad de 1000 V / 1 × 10^19 Ω, se adapta perfectamente a la evaluación de dispositivos portátiles y componentes de vehículos eléctricos, donde la demanda de alta eficiencia y resistencia al voltaje se ha vuelto crítica en los últimos años.

Estabilidad frente al ruido

El desempeño frente a interferencias externas se ha optimizado notablemente mediante el uso de circuitos flotantes Super Megohm y conectores triaxiales. En condiciones normales de uso, la variabilidad se ha reducido a 1/60 en comparación con generaciones anteriores, y puede alcanzar hasta 1/300 bajo exposición a ruidos de 50 V.

Inspección de alta velocidad

El equipo logra un tiempo total de prueba de apenas 6,4 ms, dividido en 4,1 ms de medición más 2,3 ms de verificación de contacto. Al incluir también la evaluación del comparador, el ciclo completo se realiza en 7,0 ms, lo que lo hace ideal para procesos de inspección en masa.

Comprobación de contactos avanzada

Los modelos SM7110/SM7120 cuentan con funciones de contacto de alta sensibilidad capaces de detectar capacitancias tan bajas como 0,1 pF, asegurando precisión incluso en dispositivos de baja capacidad. Además, ofrecen dos modos de verificación de contacto, lo que permite adaptarse a entornos como líneas de producción de baterías y reducir interferencias causadas por otras fuentes de medición. Estas verificaciones evitan falsas detecciones, repetición de pruebas y pérdidas de rendimiento.

Electrodos para múltiples aplicaciones

Los medidores de súper megaohmios de la serie SM pueden utilizarse con electrodos diseñados para diferentes tipos de materiales y entornos, incluyendo:

• Componentes electrónicos

• Líquidos

• Alfombras y textiles

• Caucho procesado

Integración en líneas de producción

El SM7110 ha sido optimizado para trabajar en entornos de manufactura de gran volumen, donde la velocidad de inspección y la fiabilidad son fundamentales. Su capacidad para realizar pruebas de resistencia ultraalta en tiempos mínimos reduce el takt time y mejora la eficiencia general de la línea, asegurando que cada componente cumpla con las especificaciones de seguridad y rendimiento antes de salir al mercado.

Precisión y confiabilidad a largo plazo

El uso de tecnología de medición avanzada, junto con la robusta resistencia al ruido, garantiza no solo resultados precisos en cada prueba, sino también una repetibilidad constante en condiciones de operación exigentes. Esto convierte al SM7110 en una herramienta esencial para fabricantes que buscan asegurar la calidad y la confiabilidad de sus productos en sectores como automotriz, dispositivos móviles y almacenamiento de energía.
