La serie LeaderPhabrix Sx2 ofrece generación, análisis y monitoreo de señales SDI en un instrumento portátil compatible con velocidades de hasta 12G-SDI y formatos desde SD hasta 4K/UHD.
Los modelos Sx2 y Sx2E incorporan herramientas para waveform, vectorscope, análisis de audio, datos auxiliares y generación de patrones. El Sx2E añade análisis de capa física mediante RTE™ y medición de jitter, mientras que la opción SX2-HDR permite ampliar las capacidades para aplicaciones HDR.
¿Necesitas ayuda para elegir?
Habla con un especialista en instrumentación.
La nueva serie LeaderPhabrix Sx2 reúne en un solo instrumento portátil funciones de generación, análisis y monitoreo de señales 12G-SDI, ofreciendo una solución versátil para profesionales de broadcast, producción de video, salas técnicas, unidades móviles y aplicaciones de prueba en campo.
La familia está integrada por los modelos Sx2 y Sx2E, capaces de trabajar con diferentes velocidades SDI, desde 270M-SDI hasta 12G-SDI. Ambos instrumentos permiten analizar y generar señales para formatos 4K, UHD, 2K, HD y SD, mientras que el Sx2E añade herramientas avanzadas para el análisis de la capa física SDI.
Uno de los principales atributos de la serie Sx2 es su capacidad para trabajar con 12G-SDI, 6G-SDI, 3G-SDI, 1.5G-SDI y 270M-SDI. Esto permite utilizar el mismo instrumento en diferentes generaciones y configuraciones de infraestructura de video.
El análisis de señales 4K/UHD de la serie Sx2 puede realizarse mediante una sola conexión coaxial, ayudando a simplificar la configuración y reducir el cableado necesario durante las pruebas.
El generador de la serie Sx2 integrado permite crear señales SDI en diferentes formatos y estructuras, incluyendo Single Link, 2SI y Level A/B. También incorpora patrones de prueba estáticos, patrones móviles y la posibilidad de importar imágenes TIFF definidas por el usuario.
Para aplicaciones que requieren un diagnóstico más profundo, el Sx2E incorpora herramientas de análisis de capa física mediante la tecnología RTE™ Real-Time Eye.
Esta función permite visualizar y evaluar parámetros como amplitud, nivel DC, tiempos de subida y bajada, overshoot y jitter. El instrumento puede mostrar hasta 20 ojos, utilizar persistencia infinita y aplicar diferentes filtros de jitter, incluyendo 10 Hz, 100 Hz, 1 kHz, 10 kHz y 100 kHz.
El Sx2E también incorpora salida loop 12G-SDI, facilitando determinadas tareas de comprobación, puesta en marcha y diagnóstico de sistemas SDI.
La serie Sx2 integra diferentes instrumentos virtuales para revisar detalladamente las señales de video. Entre ellos se encuentran waveform, vectorscope, Dataview, SDI Status, Ancillary Status y Ancillary Inspector.
El waveform permite trabajar con representaciones YCbCr, YGBR y GBR, mientras que el vectorscope incorpora objetivos para Rec. 709, Rec. 2020 y formatos HDR.
Dataview permite profundizar en problemas complejos de señal y acceder rápidamente a líneas, píxeles o palabras TRS específicas. Además, las herramientas de datos auxiliares permiten revisar información VANC/HANC y analizar paquetes de datos ANC.
El Sx2 no se limita al análisis de video. También ofrece herramientas para trabajar con audio embebido y entradas externas.
Puede mostrar 16 canales de audio simultáneamente provenientes de grupos SDI seleccionables y analizar hasta 128 canales de audio SDI, dependiendo del formato utilizado. También dispone de entradas y salidas AES y conexiones para audio analógico.
La detección de Dolby E, Dolby Digital, Dolby Digital Plus y Dolby ED2 forma parte de las capacidades estándar del equipo. El generador de audio permite además crear tonos fijos o escalas cromáticas, seleccionar niveles y controlar individualmente los canales.
Para quienes trabajan con flujos de producción HDR, la opción SX2-HDR amplía las capacidades de la plataforma.
El conjunto de herramientas permite trabajar con tecnologías y formatos como BT.709, BT.2020, BT.2100 HLG, PQ, Sony S-Log3 y SR Live. También incorpora waveform HDR con escalas en nits/Cd/m², marcadores de blanco difuso y mapas de calor programables.
Estas funciones de la serie Sx2 permiten analizar características como luminancia, gama de color y transferencia, proporcionando herramientas adicionales para la evaluación de contenido HDR.

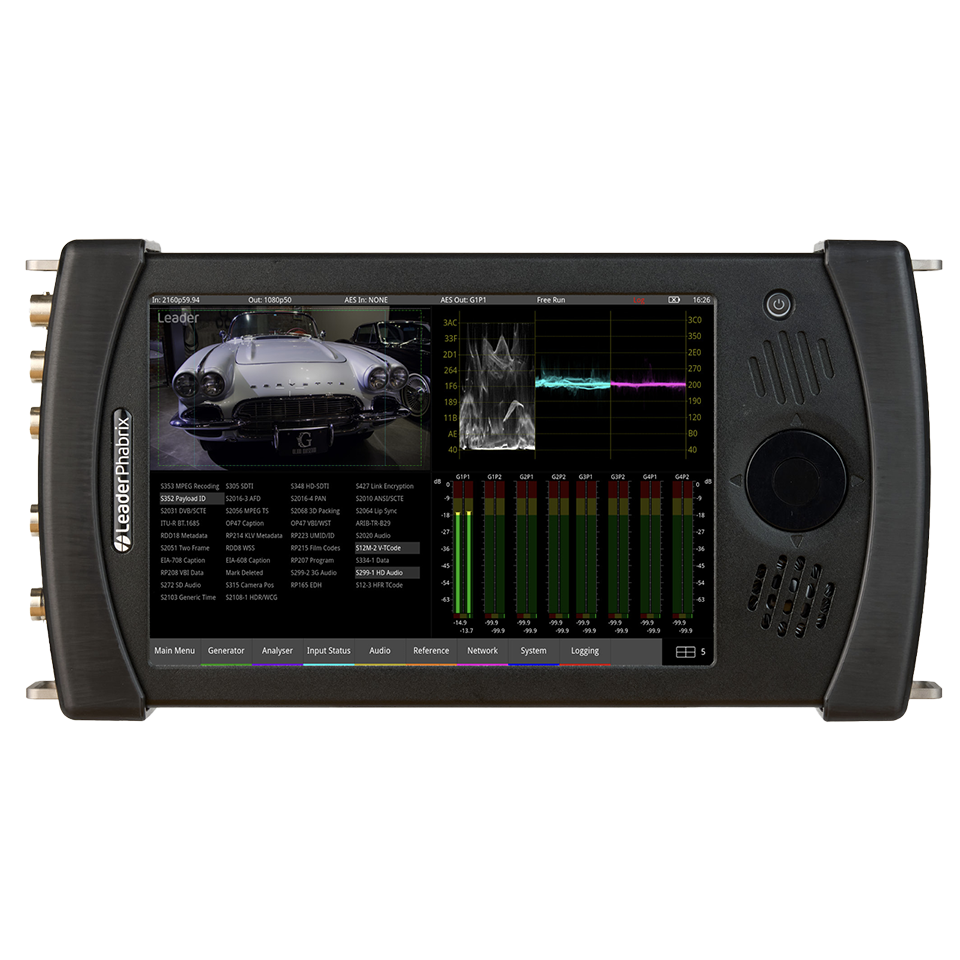

El Sx2 cuenta con una pantalla táctil LCD capacitiva de 1920 × 1200 píxeles, complementada por control giratorio de precisión y D-pad.
La interfaz permite crear hasta ocho plantillas Quad Split, mostrando tres o cuatro instrumentos simultáneamente. Las configuraciones pueden guardarse como presets para facilitar el acceso a configuraciones utilizadas con frecuencia.
Su batería interna de ion-litio es reemplazable por el usuario y puede cargarse mediante USB-C. El equipo tiene unas dimensiones de 261 × 135 × 57 mm y un peso aproximado de 1.5 kg con batería y correa, mientras que el Sx2E pesa aproximadamente 1.75 kg.
La serie Sx2 también incorpora funciones orientadas a integración y automatización. El equipo puede controlarse remotamente mediante una REST API, además de ofrecer acceso mediante navegador web y SFTP.
El sistema de registro de eventos permite almacenar información relacionada con la entrada SDI, frecuencia de señal, referencia, audio y otros parámetros. En el caso del Sx2E, también puede registrar información de jitter.
Estas capacidades pueden resultar especialmente útiles para fabricantes, integradores y equipos técnicos que requieren automatizar pruebas o documentar el comportamiento de sus sistemas.
La familia está disponible en dos configuraciones principales:
Sx2: analizador, generador y monitor portátil 12G-SDI, compatible con 270M, 1.5G, 3G, 6G y 12G-SDI.
Sx2E: incorpora las capacidades del Sx2 y añade análisis de patrón de ojo, medición de jitter y salida loop 12G-SDI para análisis avanzado de capa física.
La nueva serie LeaderPhabrix Sx2 combina generación, análisis y monitoreo en una plataforma portátil diseñada para las necesidades actuales de los profesionales de video. Con soporte para 12G-SDI, 4K/UHD, HDR, audio multicanal y análisis avanzado de señales, ofrece una herramienta flexible para pruebas, mantenimiento, puesta en marcha y diagnóstico de sistemas de producción y transmisión.
