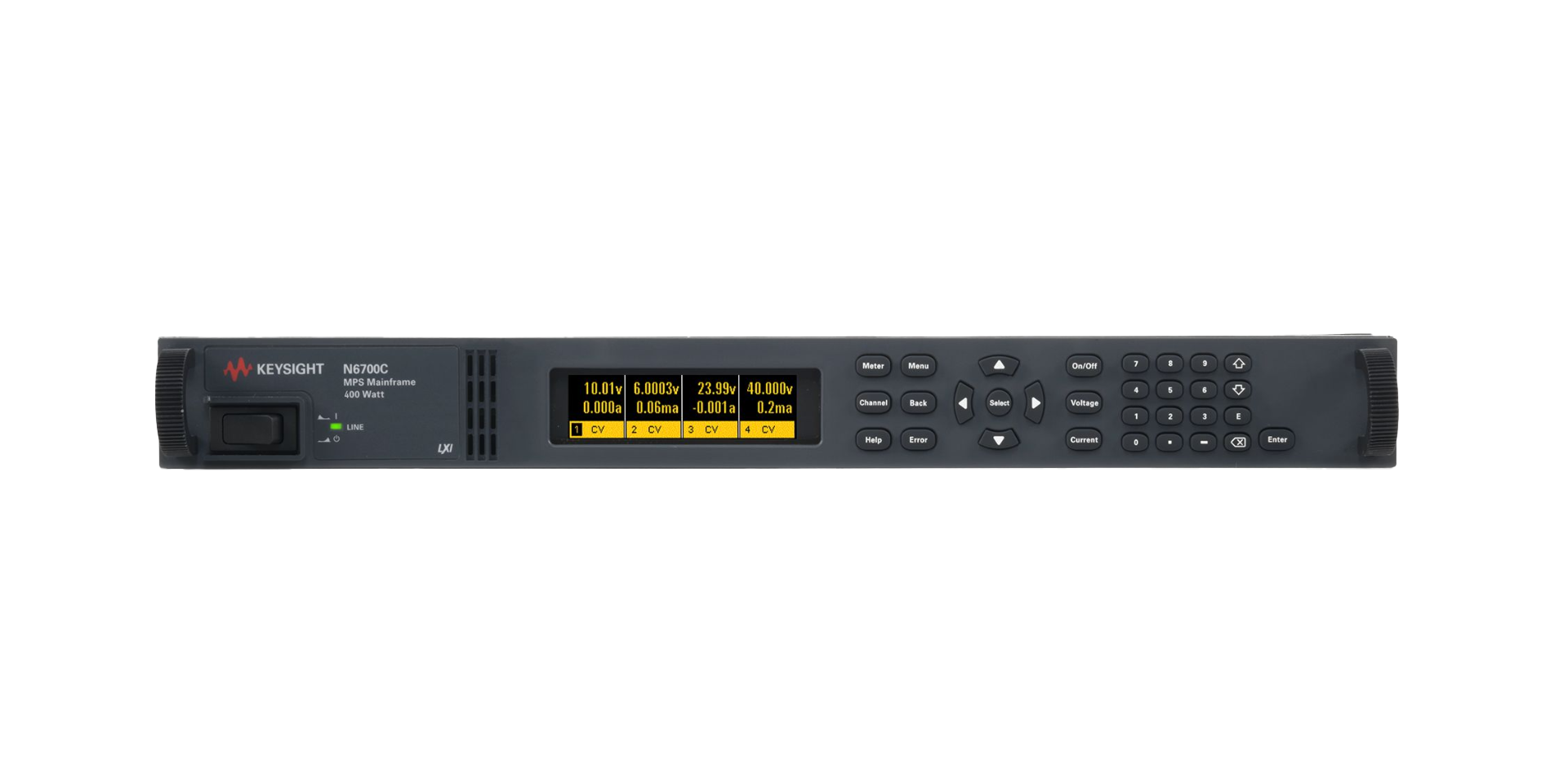

El Keysight N6700C es un mainframe modular de alimentación DC con cuatro ranuras y hasta 400 W de potencia total, diseñado para integrar diferentes módulos N67xx en una misma plataforma.
Su arquitectura modular, conectividad USB, LAN y GPIB, funciones de medición y secuencias programables permiten crear soluciones de alimentación flexibles para investigación, desarrollo, validación y pruebas automatizadas.
¿Necesitas ayuda para elegir?
Habla con un especialista en instrumentación.
En los procesos de diseño, desarrollo y validación electrónica, la fuente de alimentación es una parte fundamental del sistema de prueba. Sin embargo, no todas las aplicaciones requieren el mismo nivel de potencia, precisión, velocidad de respuesta o capacidad de medición.
Para responder a diferentes necesidades, Keysight N6700C ofrece una arquitectura modular que permite combinar distintos módulos de alimentación DC dentro de un mismo chasis. El sistema cuenta con cuatro ranuras, formato compacto de 1U y una potencia total disponible de hasta 400 W, permitiendo crear una solución de alimentación adaptada a las características del dispositivo bajo prueba.
Esta configuración resulta especialmente útil en laboratorios de investigación y desarrollo, pruebas automatizadas y sistemas de validación donde se necesitan varias salidas de alimentación dentro de un espacio reducido.
Una de las principales características del N6700C es precisamente su arquitectura modular.
El mainframe puede alojar de uno a cuatro módulos N6700, los cuales se adquieren por separado. Keysight ofrece más de 30 módulos diferentes, con distintas combinaciones de tensión, corriente, potencia, precisión y capacidades de medición.
Esto significa que el usuario no tiene que utilizar necesariamente cuatro fuentes iguales. Es posible combinar módulos con diferentes características dentro del mismo sistema para crear una solución específica.
Por ejemplo, una configuración podría incluir:
La selección dependerá de los requerimientos particulares del sistema de prueba.
El N6700C ofrece una potencia total máxima de 400 W y está diseñado en un formato de 1U de altura para rack, permitiendo integrar varias salidas dentro de un espacio compacto.
Esta característica puede ser especialmente relevante en bancos de prueba automatizados y racks de laboratorio donde el espacio disponible es limitado.
En lugar de utilizar varias fuentes independientes ocupando diferentes espacios, el sistema modular permite centralizar las salidas en un único chasis.
Además, la familia N6700 incluye otros mainframes con diferentes capacidades de potencia, por lo que la plataforma puede escalarse a sistemas de 600 W o 1200 W cuando las necesidades de la aplicación lo requieren.
La flexibilidad del N6700C depende en gran medida de los módulos N67xx que se instalen.
Keysight ofrece módulos clasificados en diferentes niveles de desempeño, desde opciones básicas hasta módulos de alta precisión y unidades Source/Measure Unit (SMU). La familia contempla módulos con capacidades que van desde aproximadamente 20 W hasta 500 W, aunque la potencia total que puede entregar el N6700C está limitada a 400 W.
Dependiendo del módulo seleccionado, el sistema puede proporcionar diferentes combinaciones de tensión y corriente, incluyendo salidas de hasta 150 V y 50 A dentro de la familia N6700.
Por esta razón, al configurar un N6700C es importante seleccionar los módulos considerando tanto las necesidades eléctricas del dispositivo bajo prueba como la potencia total disponible del mainframe.
El concepto del N6700C va más allá de proporcionar una tensión DC constante.
Los diferentes módulos de la familia pueden incorporar funciones de medición de tensión y corriente, protección y generación de secuencias, convirtiendo al sistema en una herramienta para pruebas automatizadas.
Algunos módulos también ofrecen capacidades de medición simultánea de tensión y corriente, mientras que determinados modelos N6780 funcionan como SMU para aplicaciones que requieren mayor control y caracterización eléctrica.
Esto permite utilizar el sistema no solamente para alimentar un circuito, sino también para observar cómo responde ante diferentes condiciones de operación.
Una de las funciones interesantes de la plataforma N6700 es su capacidad para generar secuencias programables de tensión y corriente mediante el modo List.
El usuario puede definir diferentes valores de salida y establecer cuánto tiempo permanecerá el sistema en cada uno. Las listas pueden avanzar automáticamente de acuerdo con el tiempo programado o mediante señales de disparo.
Por ejemplo, es posible crear una secuencia como:
0 V → 5 V → 0 V → 9 V → 0 V
y establecer diferentes tiempos de permanencia para cada etapa.
Esto puede ser útil para simular diferentes condiciones de alimentación y estudiar la respuesta de un dispositivo durante una prueba automatizada.
La plataforma N6700 incorpora diferentes mecanismos destinados a proteger tanto el sistema de alimentación como el dispositivo conectado.
La familia incluye funciones de protección contra:
Además, el mainframe cuenta con características de respuesta rápida ante determinadas condiciones de inhibición y fallas en salidas acopladas. Keysight especifica una respuesta de aproximadamente 5 µs para la entrada INH y menor a 10 µs para una falla en salidas acopladas, según las condiciones especificadas.
Estas funciones son importantes en sistemas automatizados donde una condición de falla debe provocar una respuesta rápida para evitar daños en el equipo bajo prueba.
Dependiendo del módulo instalado, el sistema N6700 puede incorporar capacidades avanzadas de medición de tensión y corriente.
La plataforma también cuenta con una función de digitizador, que permite adquirir datos de tensión y corriente a diferentes velocidades de muestreo y recuperar los datos obtenidos para su análisis.
Esta característica puede ser especialmente útil cuando se desea observar cómo cambia el consumo de un dispositivo durante una prueba.
En lugar de limitarse a conocer el valor de corriente en un instante determinado, es posible registrar la evolución de la señal y analizar eventos transitorios.
Esto abre posibilidades para aplicaciones como:
La capacidad concreta de medición depende del módulo instalado.
Otra característica de la plataforma es la posibilidad de utilizar canales virtuales para facilitar determinadas configuraciones en paralelo.
Keysight indica que esta función puede utilizarse para facilitar conexiones en paralelo de hasta 100 A, dependiendo de los módulos y condiciones de configuración.
Esto proporciona una alternativa para aplicaciones que requieren mayores niveles de corriente sin tener que utilizar necesariamente una única salida de alta corriente.
La configuración debe realizarse de acuerdo con las especificaciones de los módulos utilizados.
El N6700C incorpora interfaces de comunicación USB, LAN y GPIB, además de compatibilidad con LXI, facilitando su integración en sistemas de prueba automatizados.
Esta conectividad permite controlar los instrumentos desde una computadora y utilizarlos dentro de procedimientos de prueba automatizados.
Para laboratorios que trabajan con diferentes instrumentos, la integración mediante LAN o GPIB puede facilitar la creación de sistemas en los que la fuente de alimentación forme parte de una secuencia completa de medición.
Por ejemplo:
Configurar alimentación → iniciar prueba → realizar medición → cambiar condición → registrar resultado.
De esta manera, el N6700C puede integrarse como un elemento más dentro de un banco de pruebas automatizado.
El N6700C también es compatible con BenchVue, el entorno de software de Keysight que permite controlar instrumentos desde una computadora sin necesidad de desarrollar toda la interfaz de programación desde cero.
Mediante BenchVue es posible configurar parámetros, controlar las salidas y desarrollar determinadas pruebas automatizadas desde una interfaz gráfica.
Esto puede facilitar especialmente el trabajo en laboratorios donde se requiere realizar mediciones repetitivas o documentar resultados.
La combinación de N6700C + módulos N67xx + BenchVue permite crear un entorno de alimentación y prueba más integrado.
Gracias a su arquitectura modular, el N6700C puede utilizarse en diferentes escenarios de prueba.
Entre sus aplicaciones se encuentran:
La configuración adecuada dependerá del dispositivo bajo prueba y de los parámetros de tensión, corriente, potencia, precisión y velocidad requeridos.
Una de las ventajas de utilizar una plataforma modular es que la configuración puede adaptarse a diferentes proyectos.
En lugar de adquirir una fuente independiente para cada aplicación, el mismo mainframe puede alojar diferentes módulos y configuraciones. Esto permite crear sistemas de prueba que respondan a necesidades distintas dentro de un mismo laboratorio.
Además, Keysight ofrece diferentes niveles de desempeño dentro de la familia N6700, incluyendo módulos básicos, de alto desempeño, de precisión y SMU.
Esta variedad permite seleccionar las características necesarias para cada aplicación sin perder la posibilidad de integrar diferentes tipos de salida dentro de una misma plataforma.
El Keysight N6700C combina un formato compacto de 1U, cuatro ranuras modulares y hasta 400 W de potencia total, creando una plataforma flexible para sistemas de alimentación DC y pruebas automatizadas.
Su principal característica no es solamente la potencia, sino la posibilidad de configurar el sistema de acuerdo con la aplicación mediante diferentes módulos N67xx.
La incorporación de funciones de medición, secuencias programables, protección, conectividad USB/LAN/GPIB y compatibilidad con BenchVue permite utilizarlo como parte de sistemas de prueba más completos.
Para laboratorios de investigación y desarrollo, validación, producción y pruebas automatizadas, el N6700C ofrece una alternativa modular para centralizar diferentes necesidades de alimentación y medición.
En Inceleris contamos con soluciones Keysight para alimentación, medición y prueba electrónica, incluyendo sistemas modulares que pueden configurarse de acuerdo con los requerimientos de cada proyecto.
¿Necesitas diseñar un sistema de alimentación DC para pruebas automatizadas? Contáctanos para ayudarte a seleccionar el N6700C y los módulos adecuados para tu aplicación.
